VSEPR-Modell

Das VSEPR-Modell (Abkürzung für englisch valence shell electron pair repulsion, deutsch Valenzschalen-Elektronenpaar-Abstoßung), auch EPA-Modell (Elektronenpaarabstoßungs-Modell) oder ursprünglich VEPR-Theorie (englisch valence electron pair repulsion theory), führt die räumliche Gestalt eines Moleküls auf die abstoßenden Kräfte zwischen den Elektronenpaaren der Valenzschale zurück.

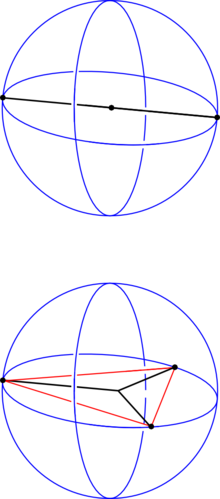

VSEPR-Modelle
für zwei und drei Elektronenpaare

Das Modell wird nach seinen Entwicklern auch Gillespie-Nyholm-Theorie genannt.

Die abgeleiteten Regeln

Aus dem VSEPR-Modell ergeben sich folgende Regeln für Moleküle des Typs AXn:

Für die Bestimmung der groben Molekülstruktur werden jedoch nur die Sigma-Bindungen herangezogen, d.h. Mehrfachbindungen werden hier wie Einfachbindungen behandelt.

Vorhersagen bei freien Elektronenpaaren am Zentralatom

Wenn keine freien Elektronenpaare am Zentralatom vorhanden sind, können Molekülstrukturen recht einfach durch Abzählen der „Reste“ vorhergesagt werden.

Dennoch lässt sich auch die Betrachtung von Verbindungen mit einem oder mehreren stereochemisch aktiven, freien Elektronenpaaren näherungsweise schematisieren. Dazu werden diese – ähnlich wie Bindungspartner – als Pseudoliganden behandelt und mit dem griechischen Buchstaben „ψ“ gekennzeichnet. So gelangt man zur Pseudostruktur des jeweiligen Moleküls.

Beispiel: das Sauerstoffatom des Wassermoleküls, an welches zwei Wasserstoffatome kovalent gebunden sind (X = 2), weist zwei freie Elektronenpaare auf (E = 2). Daraus ergibt sich eine Anzahl von # = 2 + 2 = 4 Pseudoliganden und somit eine tetraedrische Pseudostruktur (Strukturtyp), die als ψ2-Tetraeder beschrieben werden kann. Indem nun die freien Elektronenpaare „weggedacht“ werden, bleibt die in diesem Fall gewinkelte Realstruktur (Molekülstruktur) zurück, die nur durch die Atomkerne beschrieben wird.

Ein Beispiel für ein ψ1-Tetraeder, d.h. mit nur einem freien Elektronenpaar, ist das Ammoniak-Molekül NH3.

# Molekültypen a Beispiel Ψ – Struktur / Pseudostruktur b Realstruktur c Winkel
1 AX1E0-2D.png
AX1
H2 AX1E0-3D-balls.png
linear
linear
180°
2 AX2E0-2D.png
AX2
BeCl2
CO2
linear
linear
180°
AX1E1
CO AX1E1-3D-balls.png
linear
linear
180°
3 AX3E0-side-2D.png
AX3
BF3
NO3
CO32−
trigonal planar
trigonal planar
120°
AX2E
SO2
O3
NO2
trigonal planar
gewinkelt
ca. 115°
AX1E2
trigonal planar
linear
180°
4 AX4E0-2D.png
AX4
CH4
SO42− PO43−
ClO4
tetraedrisch
tetraedrisch
109,5°
AX3E
NH3
PCl3
tetraedrisch
trigonal-pyramidal
ca. 107°
AX2E2
H2O AX2E2-3D-balls.png
tetraedrisch
gewinkelt
ca. 104°
AX1E3
HCl AX1E3-3D-balls.png
tetraedrisch
linear
180°
5 AX5E0-2D.png
AX5
PCl5 Trigonal-bipyramidal-3D-balls.png
trigonal-bipyramidal
trigonal-bipyramidal
120° / 90°
AX4E
SF4, SCl4 AX4E1-3D-balls.png
trigonal-bipyramidal
"Wippe", bisphenoidal
ca. 175° / 110°
AX3E2
ClF3 AX3E2-3D-balls.png
trigonal-bipyramidal
T-förmig
ca. 87,5°
AX2E3
XeF2 AX2E3-3D-balls.png
trigonal-bipyramidal
linear
180°
6 AX6E0-2D.png
AX6
SF6 AX6E0-3D-balls.png
oktaedrisch (=quadratisch-bipyramidal,
trigonal-antiprismatisch)
oktaedrisch (=quadratisch-bipyramidal,
trigonal-antiprismatisch)
90°
AX5E
ClF5 AX5E1-3D-balls.png
oktaedrisch (=quadratisch-bipyramidal,
trigonal-antiprismatisch)
quadratisch-pyramidal
ca. 85°
AX4E2
XeF4 AX4E2-3D-balls.png
oktaedrisch (=quadratisch-bipyramidal,
trigonal-antiprismatisch)
quadratisch-planar
90°
7 AX7E0-2D.png
AX7
IF7 AX7E0-3D-balls.png
pentagonal-bipyramidal
pentagonal-bipyramidal
90° / 72°
AX6E
[XeOF5] AX6E1-3D-balls.png
pentagonal-bipyramidal
pentagonal-pyramidal
ca. 90° / ca. 72°
AX5E2
XeF5 AX5E2-3D-balls.png
pentagonal-bipyramidal
pentagonal-planar
72°
8 AX8 IF8 tetragonal-antiprismatisch tetragonal-antiprismatisch 78° / 73°

Anmerkungen:

a Keilstrichformel mit Zentralatom: A, Liganden: X und Elektronenpaar: E
b nicht gebundene Elektronenpaare (blass gelb) als gedachte Bindungspartner
c reale räumliche Anordnung der Atome

Grenzen der Anwendbarkeit

Das VSEPR-Modell lässt sich auf Moleküle anwenden, bei denen die an das Zentralatom gebundenen Reste (Atome oder Atomgruppen) nicht allzu groß werden und keine spezifischen Wechselwirkungen aufeinander ausüben.

Nicht oder nur eingeschränkt anwendbar ist sie auf Übergangsmetallverbindungen. Vielfach stimmen jedoch auch bei einfachen Molekülen die Bindungswinkel nicht mit dem Modell überein. Für Verbindungen mit delokalisierten Elektronen kann die Anwendung des Modells ebenfalls mit Schwierigkeiten verbunden sein, hier ist die Hinzuziehung der Molekülorbitaltheorie notwendig.
