Durchschlagfestigkeit

Die Durchschlagfestigkeit (auch Durchschlagfeldstärke, elektrische Festigkeit, dielektrische Festigkeit, Durchbruchfeldstärke) eines (dielektrischen) Isolierstoffes mit definierter Dicke ist diejenige elektrische Feldstärke, welche in ihm höchstens herrschen darf, ohne dass es zu einem Spannungsdurchschlag (Lichtbogen oder Funkenschlag) kommt.

Ihr Wert ist von verschiedenen Faktoren abhängig und daher keine Materialkonstante.

Definition und Einheit

Die elektrische Feldstärke $E_{\mathrm {d} }$ , bei welcher sich in einem (dielektrischen) Isolierstoff aufgrund des Anstieges der elektrischen Leitfähigkeit ein elektrisch leitender Pfad („Spannungsdurchschlag“) bildet, wird als Durchschlagfestigkeit bezeichnet.

Sie berechnet sich aus der (experimentell beobachteten) Durchschlagspannung $U_{\mathrm {d} }$ bezogen auf die Dicke der Isolation:

$E_{\mathrm {d} }={\frac {U_{\mathrm {d} }}{d}}$ .

Speziell bei Gasen wird statt der Dicke auch der Elektrodenabstand bzw. die Schlagweite verwendet. Die Angabe der Durchschlagfestigkeit erfolgt oft in der Dimension ${\tfrac {kV}{mm}}$ .

Durchschlagfestigkeit in der Praxis

Die praktisch erzielbare Durchschlagfestigkeit wird wesentlich durch die Feldgestalt beeinflusst. Hierauf haben die Leitergeometrien und Inhomogenitäten im Isolierstoff den größten Einfluss. Darauf beruht auch der Effekt, dass dünne Folien eine wesentlich höhere Durchschlagfestigkeit aufweisen als dicke Barrieren. Auch eingeschlossene Lufträume haben bei Wechselspannung einen die Dauer-Durchschlagfestigkeit verringernden Effekt. Ursache sind sogenannte Vorentladungen, wodurch die Luft ionisiert wird und der umgebende Isolierstoff auf Dauer durch Ultraviolettstrahlung geschädigt wird.

Isolierstoffe weisen entlang ihrer Oberfläche häufig sogar geringere Isolationsfestigkeiten als die umgebende Luft auf (Kriechstromfestigkeit), was zu Kriech- oder Gleitentladungen führen kann. Eine nicht ausreichend große feste Isolationsbarriere kann daher auch durch ihre Luft- und Kriechstrecken charakterisiert sein, insbesondere wenn eine hohe Durchschlagfestigkeit des Isolierstoffes vorliegt. Es besteht kein Zusammenhang zwischen der Kriechstromfestigkeit und der Durchschlagfestigkeit. Erforderliche Kriechwege sind oft um den Faktor 100 länger als die zur Isolation erforderliche Materialdicke. Einfluss auf die Kriechstromfestigkeit und auch auf die Durchschlagfestigkeit hat das Wasseraufnahmevermögen des Werkstoffes.

Experimentelle Bestimmung und Einflüsse

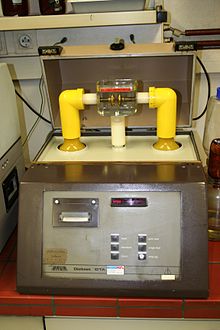

Isolieröl im Durchschlagsversuch

Das Verfahren zur Bestimmung der Durchschlagfestigkeit ist in der Normenreihe IEC 60243 definiert. Es legt für die verschiedene Materialklassen und Anwendungsfälle (Teil 1: AC, Teil 2: DC, Teil 3: Impulsspannung) Versuchsbedingungen fest. Geprüft wird üblicherweise eine Serie gleichartiger Probekörper und dann der Median der Einzelwerte angegeben.

Solche Werte stellen dennoch nur Richtwerte dar, da die Durchschlagfestigkeit von weiteren Parametern, wie unter anderem der genauen Zusammensetzung und Reinheit der Werkstoffe, Art des elektrischen Stromes, der Zeit der Einwirkung der Spannung (Geschwindigkeit der Zunahme des elektrischen Feldes) sowie der Größe und Form der verwendeten Elektroden abhängt. Wirkt auf den Isolator über längere Zeit eine hohe Feldstärke ein, steigt seine Leitfähigkeit durch Erwärmung und eine Abnahme der Durchschlagfestigkeit ist feststellbar. Bei Gasen wie der Luft und anderen Werkstoffen hängt sie insbesondere von der Luftfeuchtigkeit und vom Luftdruck ab und variiert daher stark je nach Art der vorherrschenden Gase und bei nicht konstanten Bedingungen. Zusätzlich sinkt die Durchschlagfestigkeit mit steigender Temperatur und steigender Frequenz. Bei Luftisolation nennt man den Abstand Luftstrecke, die zur sicheren Isolation hinreichend groß gegenüber dem sich aus der Durchschlagfestigkeit ergebenden Wert sein muss. Siehe jedoch auch Funkenstrecke.

Einfluss der Probendicke

Da es insbesondere bei Gleichspannung zu einer inhomogenen Feldverteilung kommen kann, ist die Durchschlagfestigkeit $E_{\mathrm {d} }$ in der Regel nicht dickenunabhängig. Experimentell wurde folgender Zusammenhang beobachtet:

$E_{\mathrm {d} }(d)\sim {\frac {1}{\sqrt {d}}}$ .

Folglich steigt die Durchschlagspannung $U_{\mathrm {d} }$ auch nicht proportional mit der Dicke , sondern folgt dem Verlauf einer Wurzelfunktion:

$U_{\mathrm {d} }(d)\sim {\sqrt {d}}$ .

Dünne Folien besitzen somit höhere Durchschlagfestigkeiten als dicke Proben. Bei sehr geringen Dicken erzeugen schon geringe Spannungen, die zur Ionisation nicht ausreichen, höchste Feldstärken. So liegt bei der 5 nm dicken Plasmamembran von Neuronen im Ruhepotential eine Feldstärke von 20 kV/mm vor. Elektroporation (Zusammenbruch der Doppellipidschicht) tritt erst bei Feldstärken im Bereich von 30 bis 70 kV/mm auf.

Bei Hochspannungs-Folienkondensatoren nutzt man dies aus, indem man eine sogenannte innere Reihenschaltung anwendet, bei der das Dielektrikum aus mehreren übereinander angeordneten Isolierstofflagen besteht, die durch nicht kontaktierte Metallschichten voneinander getrennt sind. Dadurch wird die Feldverteilung homogenisiert.

Materialwerte

Durchschlagfestigkeit ausgewählter Materialien (20 °C)
Material	Referenzdicke (mm)	Durchschlagfestigkeit (kV/mm)	Aggregat- zustand
trockene Luft (Normaldruck, DC)	1	3	gasförmig
Luft (Annahme lange Schlagweiten)	1	0,1	gasförmig
Luft effektiv (ohne Spitzenwert)	1	0,35	gasförmig
Helium (relativ zu Stickstoff)	1	0,15	gasförmig
Porzellan	1	20	fest
Hartporzellan	1	30…35	fest
Schwefelhexafluorid	1	> 8	gasförmig
Glas (Textilglas)	1	> 8	fest
Emaille	1	20…30	fest
Quarzglas	1	25…40	fest
Borosilikatglas	1	30	fest
Destilliertes Wasser	1	0I65…70	flüssig
Aluminiumoxid (rein)	1	17	fest
Polycarbonat (PC)	1	30	fest
Polyester (glasfaserverstärkt)	1	12…50	fest
Polyethylenterephthalat (PET)	1	20…25	fest
Polymethylmethacrylat (Acryl-/Plexiglas)	1	30	fest
Polyoxymethylen (POM)	1	40	fest
FR4 (glasfaserverstärkter Kunststoff)	1	13	fest
Polypropylen (PP)	1	52	fest
Polystyrol (PS)	1	20…55	fest
FR2 (Hartpapier)	1	> 5 kurzfristig: 19,7	fest
Transformatorenöl (sorgfältig getrocknet)	1	05…30	flüssig
Polyvinylchlorid (PVC)	1	30	fest
Polytetrafluorethylen (PTFE)	1	18…105	fest
Acrylnitril-Butadien-Styrol-Copolymerisat (ABS)	1	24…40	fest
Polyoxymethylen	1	> 20	fest
Neoprene	1	15,7…26,7	fest
Glimmer	1	≤ 60	fest
Hochvakuum	1	20…40 abhängig von Elektrodenform	–
Diamant	1	2000	fest

Durchschlagfestigkeit von Luft

Die Durchschlagspannung $U_{\mathrm {d,Luft} }$ in der Einheit kV von Luft kann in vielen Fällen für Gleichspannung im Bereich ${\textstyle 1\,\mathrm {mm} <s<1\,\mathrm {m} }$ mit folgender, aus dem Paschen-Gesetz abgeleiteter empirischer Gleichung angenähert werden:

$U_{\mathrm {d,Luft} }\approx 2422\;\mathrm {kV} \cdot {\frac {s}{1\,\mathrm {m} }}{\frac {p}{1{,}013\,\mathrm {bar} }}{\frac {293\,\mathrm {K} }{T}}+60{,}8\,\mathrm {kV} \cdot {\sqrt {{\frac {s}{1\,\mathrm {m} }}{\frac {p}{1{,}013\,\mathrm {bar} }}{\frac {293\,\mathrm {K} }{T}}}}$

Mit dem Luftdruck in der Einheit Bar, der Temperatur in Kelvin und der Schlagweite in Meter. Für eine Schlagweite von beispielsweise 1 cm ergibt sich bei Normaldruck und 20 °C eine Durchschlagsspannung von 30,3 kV, also eine Durchschlagfestigkeit von 3 kV/mm.

Liegt bei einem Luftdruck von 1,013 bar sowie einer Temperatur von 20 °C ein homogenes elektrisches Feld vor, so können für Schlagweiten zwischen 1 und 10 cm überdies folgende Näherungsgleichungen verwendet werden:

$E_{\mathrm {d,Luft} }\approx C_{1}+{\frac {C_{2}}{\sqrt {s}}}$ bzw. $U_{\mathrm {d,Luft} }=E_{\mathrm {d,Luft} }\cdot s\approx C_{1}\cdot s+C_{2}\cdot {\sqrt {s}}$ ,

mit $C_{1}=24,36\,{\tfrac {kV}{cm}}$ und $C_{2}=6,72\,{\tfrac {kV}{\sqrt {cm}}}$ .
