Polycarbonate

Allgemeine Struktur von Polycarbonaten. R steht für den „Rest“ der zur Synthese eingesetzten Dihydroxyverbindung.

Polycarbonate (Kurzzeichen PC) sind thermoplastische Kunststoffe. Sie sind formal Polyester der Kohlensäure.

Die Herstellung von Polycarbonaten kann durch Polykondensation von Phosgen mit Diolen erfolgen. Praktische Bedeutung haben sie zur Synthese aromatischer Bishydroxyverbindungen, wie beispielsweise Bisphenol A. Alternativ zum gefährlichen Phosgen kann auch eine Umesterung mit Kohlensäurediestern erfolgen. Der Recycling-Code für Polycarbonate ist 07 (Andere Kunststoffe).

Geschichte

Obwohl bereits 1898 Alfred Einhorn aromatische Polycarbonate entdeckte, wurde das erste industriell relevante Polycarbonat erst 1953 von Hermann Schnell bei der Bayer AG entwickelt. Dieses basierte auf 2,2-Bis(4-hydroxyphenyl)propan (Bisphenol A). Bayer begann 1958 mit der großtechnischen Produktion unter dem Handelsnamen Makrolon. Später wurde diese Markenbezeichnung von Bayer auch auf andere Polycarbonate ausgedehnt. 1973 folgte General Electric mit der großtechnischen Produktion unter dem Handelsnamen Lexan (heute gehört sie dem Hersteller SABIC).

Synthese

Die weitestverbreiteten Polycarbonate sind jene, welche Bisphenol A als Dihydroxykomponente und Phosgen verwenden.

Die Herstellung erfolgt über Grenzflächenkondensation. Die wässrige Phase besteht aus Natronlauge, in der sich Bisphenol A als Natriumsalz löst. In die organische Phase aus beispielsweise Dichlormethan wird das gasförmige Phosgen eingeleitet. Als Katalysatoren wirken tertiäre Amine; die Reaktion setzt bereits bei Raumtemperatur ein. Chlorwasserstoff wird unmittelbar mit der Natronlauge zu Natriumchlorid umgesetzt.

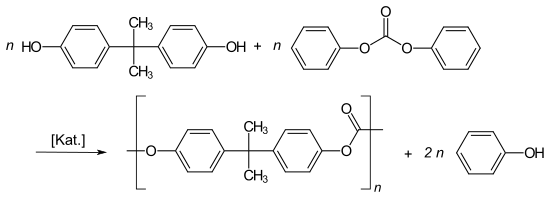

Alternativ kann die Herstellung über Umesterung mit Diphenylcarbonat erfolgen. Bei dieser Schmelzkondensation erfolgt die Reaktion unter Schutzgas bei niedrigem Druck, das Reaktionsprodukt Phenol wird durch den Unterdruck aus der Reaktionsmasse entfernt:

Die Reaktion wird bei 180 bis 220 °C begonnen, als Katalysatoren dienen Basen. Bei bis zu 300 °C und Unterdruck wird die Polykondensation abgeschlossen.

Varianten

Anstatt Bisphenol A werden auch folgende Hydroxyverbindungen eingesetzt:

Bisphenol S	Dihydroxydiphenylsulfid	1,1,1-Tris(4-hydroxyphenyl)-ethan (THPE)
Tetramethylbisphenol A	1,1-Bis(4-hydroxyphenyl)- 3,3,5-trimethylcyclohexan (BPTMC)

Durch Verwendung von Gemischen obiger Komponenten können Eigenschaften des entstehenden Polycarbonats z. T. stufenlos variiert werden. Cokondensate aus Bisphenol A und BPTMC führen zu hochtransparenten, wärmeformbeständigen Kunststoffen. THPE erlaubt den Einbau von Kettenverzweigungen, die die Strukturviskosität bei der Verarbeitung des Materials (beispielsweise bei der Extrusion) positiv beeinflussen. Dihydroxydiphenylsulfid führt zu einem hohen Brechungsindex des Kunststoffs, was für die Herstellung von optischen Linsen vorteilhaft ist.

Eine andere Syntheseroute kommt beim Duroplast Polyallyldiglycolcarbonat zum Einsatz, dort ist bereits das Monomer ein Carbonat, und wird radikalisch polymerisiert.

Eigenschaften

Polycarbonate weisen in der Regel einen Kristallitanteil von weniger als 5 % auf und gelten daher als amorph. Sie zeichnen sich durch hohe Festigkeit, Schlagzähigkeit, Steifigkeit und Härte aus. Außerdem sind Polycarbonate gute Isolatoren gegen elektrische Spannung.

Polycarbonate sind beständig gegenüber Wasser, vielen Mineralsäuren und wässrigen Lösungen von neutralen Salzen und Oxidationsmitteln. Auch einige unpolare organische Lösungsmittel wie Kohlenwasserstoffe und viele Öle und Fette greifen Polycarbonate nicht an. Unbeständig sind Polycarbonate hingegen gegenüber einigen chlorierten Kohlenwasserstoffen, wie beispielsweise Dichlormethan. Auch alkalische wässrige Lösungen, Amine und Ammoniak sowie einige organische Lösungsmittel greifen Polycarbonate an.

Polycarbonate sind entflammbar, die Flamme erlischt jedoch nach Entfernen der Zündquelle. Polycarbonat erfüllt die Anforderungen der Brandklasse B2 nach DIN 4102. In Schichtdicken zwischen einem und sechs Millimetern ist es im Falle von Innenanwendungen in die Brandklasse B1, „schwer entflammbar“ eingestuft. Auch die Anforderungen an das Brandverhalten von PC-Fahrzeugscheiben gemäß Zulassungsrichtlinien wie TA29 (national), ECE43 oder ANSI Z26.1 (USA) werden erfüllt.

Der wasserklare Kunststoff zeichnet sich durch Glas-ähnliche Licht-Transmissionsgrade (88 % bei drei Millimetern Dicke nach DIN 5036-1) und Brechungsindices (1,59 nach ISO 489-A) aus.

Polycarbonat ist empfindlich gegenüber UV-Licht im Wellenlängen-Bereich um 340 nm. Bestrahlung mit Licht dieser Wellenlänge, u.a. durch Einsatz unter freiem Himmel, führt ohne Schutzbeschichtung zu Brüchen und Umlagerungen im Polymermolekül, die das Material mit der Zeit verspröden und vergilben lassen.

Die maximale Gebrauchstemperatur liegt bei 125 °C, kurzzeitig bis zu 135 °C. Die Glasübergangstemperatur ist 148 °C. Wie alle amorphen Kunststoffe hat Polycarbonat keinen Schmelzpunkt.

Chemikalienbeständigkeit

Polycarbonate haben eine Beständigkeit gegenüber Wasser, Alkoholen (mit der Ausnahme von Methanol), Fetten, Ölen, Glykol, verdünnte Säuren und verdünnte Basen. Keine Beständigkeit haben sie gegen Benzol, Toluol, Xylol, chlorierte Kohlenwasserstoffen, Methanol, starke Säuren und starke Laugen. Außerdem führt das längere Wirken von heißem Wasser zur Hydrolyse.

Zu den spannungsrissauslösenden Medien für Polycarbonat zählen Aceton, Ether, Anilin, Ester, Kaliumhydroxid, Ketone, Kohlenwasserstoffe, Methanol, Natriumhydroxid, chlorhaltige Quellmittel, Terpentin und Tetrachlorwasserstoff.

Anwendungen

CD-Rohling aus Polycarbonat

Polycarbonate sind transparent und farblos. Sie können jedoch eingefärbt werden.

Polycarbonat ist verhältnismäßig teuer. Es wird daher fast nur dort eingesetzt, wo andere Kunststoffe zu weich, zu zerbrechlich, zu kratzempfindlich, zu wenig formstabil oder nicht transparent genug sind. Darüber hinaus wird Polycarbonat als transparenter Kunststoff wie auch Polymethylmethacrylat (PMMA) oder Styrol-Acrylnitril (SAN) häufig als Glas-Alternative eingesetzt. Im Vergleich zum spröden Glas ist Polycarbonat leichter und deutlich schlagfester. Außerdem besteht bei moderaten Aufprallenergien bzw. Geschwindigkeiten keine Gefahr durch Splitterbildung.

Die Anwendbarkeit als transparente Glas-Alternative kann durch die geringere Abriebbeständigkeit des Polycarbonats eingeschränkt sein. Im Taber-Test nach ASTM D1044 (DIN 52347 bzw. ISO 15082 für Kunststoff-Verglasung) erreicht der Kunststoff nach 100 Zyklen lediglich ∆Haze-Werte um 30 %, d. h., er trübt durch Kontakt mit abrasiven Medien wie z. B. Flugsand deutlich ein. Dieses Manko kann durch Beschichtungen, etwa auf Basis von Polysiloxanen, Polyepoxiden oder Polyurethanacrylaten, ausgeglichen werden. Bereits Polysiloxan-Lackschichten um fünf bis acht Mikrometer Dicke können Polycarbonat-Halbzeuge oder -Werkstücke mit einer glasähnlich-harten Oberfläche (∆Haze nach 100 Zyklen < 4 %) ausstatten, ohne dass die Fähigkeit zur Warmumformbarkeit leidet.

Mittels geeigneter Lacke lässt sich auch die Chemikalien- und UV-Beständigkeit des Werkstoffs deutlich erhöhen. Spezialisierte Beschichtungen können Polycarbonate darüber hinaus mit selbstreinigenden oder wasserabweisenden Oberflächen ausstatten. Auch die Ableitung statischer Elektrizität ist möglich, die Polycarbonat-Scheiben den Einsatz etwa als Maschinenabdeckung in explosionsgeschützten Bereichen erlauben.

Im Verbund mit transparenten thermoplastischen Polyurethanen (TPU) lassen sich aus Polycarbonat leichte, UV-beständige Verbundsicherheits-Verscheibungen fertigen, die auch im Blick auf das wichtige Head Injury Criterion (HIC) nach DIN 52310 gut abschneiden. Der von der TA29 bzw. ECE 43 (Richtlinie für Fahrzeugverscheibungen) geforderte Grenzwert HIC < 1.000 wird von diesen Verbundsicherheitsscheiben unterschritten.

Polycarbonate werden unter anderem eingesetzt zur Herstellung von:

• CDs, DVDs und Blu-ray Discs
• Brillengläsern und optischen Linsen
• Abschlussscheiben (Streuscheiben) von Autoscheinwerfern
• Fenstern von Flugzeugen
• Unterwassergehäusen für Kameras
• Verglasungen von Wintergärten und Gewächshäusern

Der Weltverbrauch an Polycarbonat lag im Jahr 2009 bei ca. 3 Millionen Tonnen, was etwa einem Wert von 6 Mrd. € entsprach.

Verarbeitung

Polycarbonate lassen sich mit allen für Thermoplaste üblichen Verfahren verarbeiten. Beim Spritzgießen wird wegen der hohen Viskosität der Schmelze ein hoher Spritzdruck benötigt. Die Verarbeitungstemperaturen liegen zwischen 280 und 320 °C und beim Extrudieren zwischen 240 und 280 °C. Vor der Verarbeitung muss allerdings die Restfeuchte durch Trocknung (4 bis 24 Stunden bei 120 °C) auf unter 0,01 Prozent gebracht werden. Die Verarbeitungsschwindung von Polycarbonat liegt bei 0,6 bis 0,8 Prozent. Polycarbonat weist so gut wie keine Nachschwindung auf. Es lässt sich mit Lösungsmitteln wie beispielsweise Dichlormethan und Reaktionsharzklebstoffen kleben und ist ultraschall- und hochfrequenzschweißbar.

Sicherheitshinweise

Amerikanischen und japanischen Untersuchungen zufolge kann aus bestimmten Polycarbonaten, für deren Herstellung das Monomer Bisphenol A verwendet wurde, dieses bei Erhitzung wieder freigesetzt werden. Bisphenol A steht im Verdacht, erhebliche gesundheitliche Schädigungen hervorrufen zu können. In der EU ist deshalb der Einsatz von Polycarbonat, das Bisphenol A enthält, beispielsweise als Material für Babyflaschen, verboten.

Recycling

Recycling-Code für Polycarbonate 07 (Andere Kunststoffe)

Der Recycling-Code für Polycarbonate ist 07.

Basierend auf einem Artikel in: Wikipedia.de

Seite zurück
© biancahoegel.de
Datum der letzten Änderung: Jena, den: 18.04. 2024
