Freileitung

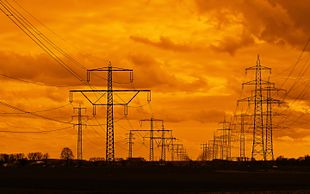

Verschiedene Hochspannungs-Freileitungen

Eine Freileitung ist eine elektrische Leitung, deren spannungsführende Leiter im Freien durch die Luft geführt und meist auch nur durch die umgebende Luft voneinander und vom Erdboden isoliert sind. In der Regel werden die Leiterseile von Freileitungsmasten getragen, an denen sie mit Isolatoren befestigt sind.

Um das Risiko eines Stromunfalls zu minimieren, müssen Freileitungen festgelegte Mindestabstände von Erdboden, Verkehrswegen und Gebäuden einhalten. Daneben gibt es auch isolierte Freileitungen, die an einem eingebetteten Tragseil aus Stahl getragen werden.

Energieübertragung

Diese Freileitung am Kernkraftwerk Biblis besitzt drei 400-kV-Drehstromkreise mit Viererbündelleitern und bietet Platz für weiteren Ausbau

Freileitungen zur Energieübertragung (auch Überlandleitung) bilden den Überlandteil des Stromnetzes zur Weiterleitung von elektrischer Energie. Vielerorts dienen sie auch zur Stromlieferung auf der Niederspannungsebene (von Haus zu Haus mittels Dachständern oder an Masten, auch zur Straßenbeleuchtung). Sie sind nicht mit Luftkabeln zu verwechseln: bei Luftkabeln wird ein isoliertes Kabel auf Masten verlegt. Luftkabel können, da sie isoliert sind, ohne Isolatoren am Mast befestigt werden. Bei beiden Arten kann Schnee anfrieren und im Zusammenspiel mit Wind im Extremfall zum Abriss der Leitung oder Einbrechen von Masten führen. In diesem Falle sollten Personen einen entsprechenden Sicherheitsabstand einhalten: mindestens vier Meter bei 400 kV und trockener Luft von herunterhängenden Leitungen, bzw. wesentlich mehr bei feuchter Witterung und vor allem bei am Boden liegenden Leitungen. In letzterem Fall besteht eine Gefährdung durch den entstehenden Spannungstrichter in Verbindung mit der sogenannten Schrittspannung.

Für Spannungen über 50 kV ist aber auch heute und in absehbarer Zeit die Freileitung im Regelfall die wirtschaftlichste Form der Stromleitung. Die Kühlung durch die umgebende Luft ermöglicht es, Freileitungen im Winter, wenn der Stromverbrauch sehr hoch ist, hoch zu belasten. Durch Freileitungs-Monitoring kann dieser Effekt optimal ausgenutzt werden.

Freileitungen zur Elektroenergieübertragung werden auch zur Nachrichtenübertragung benutzt (mitverlegte Nachrichtenkabel, Lichtleitkabel oder Trägerfrequenzanlagen, die die Leiterseile selbst nutzen).

• Verbindung von Freileitungen mit Schaltanlagen
•

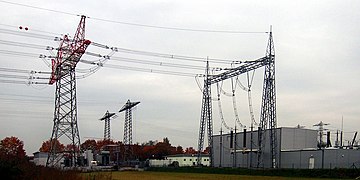

  Abspannportal am Ende einer Leitung
•

  Einschleifung an einer Doppelleitung. Die Stichleitungen binden ein Umspannwerk ein.
•

  Leitung führt durch eine Transformatorenstation
•

  Abzweigung im Spannfeld zu einem darunter befindlichen Transformator
•

  Mittelspannungsfreileitung mit Abzweig zu einer Turmstation

Leiterseil

Leiterseile aus Aluminium; links mit zentralem Stahlseil, rechts mit zentralem Faser-Kunststoff-Verbund

Leiterseile von Freileitungen bestehen aus Kupfer, Aldrey und Verbundseilen aus Stahl und Aluminium. Letztere haben wegen ihrer geringeren Dichte bei gleicher Masse einen größeren Querschnitt und dadurch einen höheren Leitwert als Kupferseile und werden deshalb bei Hochspannungsleitungen bevorzugt eingesetzt. Für Spannungen über 110 kV Wechselspannung werden häufig, um Koronaerscheinungen zu vermeiden und die natürliche Leistung der Leitung zu erhöhen, so genannte Bündelleiter eingesetzt. Diese bestehen aus mehreren mittels Abstandhaltern verbundenen Leiterseilen und reduzieren die effektive elektrische Randfeldstärke auf Werte unter 17 kV/cm, ab welcher in Luft Ionisierung einsetzt. Für 220-kV-Leitungen werden meist Zweierbündel, für 380-kV-Leitungen meist Dreier- oder Viererbündelleiter verwendet.

Die maximale Dauertemperatur der Leiterseile infolge der Strombelastung beträgt je nach Seiltyp 70 bis 80 °C und ist in den Normen DIN 48201 und DIN 48204 spezifiziert. Im Kurzschlussfall darf kurzzeitig die maximale Temperatur des Leiterseils auf 160 bis 170 °C steigen – höhere Temperaturen würden bei den auf Zug beanspruchten Seilen zu einer Materialentfestigung führen. Die wirtschaftliche Stromdichte mit geringer thermischer Erwärmung beträgt 0,7 bis 1 A/mm², bei Dauerbetrieb mit ca. 2 A/mm² bis 2,5 A/mm² wird bei 30 °C Umgebungstemperatur im Sommer die maximal zulässige Dauerbetriebstemperatur der Leiterseile erreicht, im Winter ist dieser Wert höher. Zum Enteisen von Freileitungen im Winter können sogenannte Abtauschaltungen eingesetzt werden.

Ein typisches Leiterseil einer Hochspannungsleitung (110 kV) besteht aus einem siebenadrigen Stahlkern mit einer Gesamtquerschnittsfläche von 60 mm², der von einem Geflecht aus 30 Aluminiumadern mit einer Gesamtfläche von 257 mm² ummantelt ist. Bei einem Nennstrom von 560 A je Leitung ergibt sich eine Leistung von 107 MVA je Drehstromsystem. Mit einer 380-kV-Leitung mit 1300 A je Außenleiter lassen sich über 850 MVA übertragen, wobei die natürliche Leistung bei 600 MW liegt.

Bei Freileitungen für Drehstrom werden je Drehstromsystem drei Leiterseile (oder drei Bündelleiter) gespannt. In bestimmten Abständen wechselt deren Lage an Verdrillmasten zueinander und – bei unterschiedlichen Abständen zum Erdboden – zur Erde. Durch diese Verdrillung wird eine symmetrische Kapazität im Dreileitersystem erreicht, dies ist unter anderem für die Erdschlusskompensation in sogenannten gelöschten Netzen wesentlich.

In Flughafennähe werden zur Kennzeichnung als Luftfahrthindernis in manchen Regionen Markierungslampen für Hochspannungsleitungen auf den Leiterseilen angebracht, wie beispielsweise das System Balisor. Als Tagesmarkierung werden kugelförmige Seilmarker verwendet, auch als Luftwarnkugeln bezeichnet.

Erdseil

Erd- und Leiterseile

Schema einer zweikreisigen Freileitung. Jeweils drei Leiterseile pro System (rot und blau) sind links bzw. rechts an den Isolatoren (grün) der Traversen aufgehängt. Oberhalb der Leiterseile verläuft das Erdseil (purpur), das an den Mastspitzen befestigt ist.

Erd- und Leiterseile an zwei Freileitungen, vorn 110 kV, hinten 220 kV

Ein Erdseil ist wie die Leiterseile ein elektrisch leitfähiges Seil, das jedoch keine elektrische Spannung führt, sondern oberhalb der stromführenden Leiterseile verläuft und in der Regel geerdet an den Mastspitzen befestigt wird. Das Erdseil soll die stromführenden Leiterseile vor Blitzeinschlägen schützen. In der Regel werden Freileitungen mit Betriebsspannungen über 50 kV mit einem Erdseil ausgestattet.

Im Erdseil ist oft noch ein Lichtwellenleiter zur Datenübertragung eingebettet. Diese Datenübertragungskapazitäten werden von den Netzbetreibern auch Telekommunikationsanbietern zur Verfügung gestellt.

Für höhere Ansprüche an den Blitzschutz werden Hochspannungsleitungen manchmal mit zwei Erdseilen ausgestattet. Diese befinden sich entweder an den äußersten Enden der obersten Traverse, an einer V-förmigen Mastspitze oder an einer separaten Erdseiltraverse. Bei der Einebenenanordnung sind zwei Erdseile mindestens immer dann erforderlich, wenn eine Mastspitze nicht vorhanden ist, da hier der Schutzbereich eines einzelnen Erdseils nicht ausreicht.

Isolatoren

Storchennest auf einem Mast mit Mittelspannungsfreileitungen und der Gefahr eines Erdschlusses

Vier Schwingungstilger auf einer Freileitung

Als Isolatoren kommen für Spannungen bis ca. 50 kV hängende oder stehende Isolatoren zum Einsatz. Erstere können höhere Kräfte aushalten, letztere bieten eine zusätzliche Sicherheit, da im Fall eines Isolatorbruchs das Leiterseil auf den Mast fällt.

Die Leitungen auf stehenden Isolatoren stellen auch eine Gefahr für große Vögel dar, die auf der Traverse zwischen den Isolatoren landen oder abfliegen und dabei leicht Erdschlüsse verursachen können. Um das zu vermeiden, werden manche Leitungen im Mastbereich mit Vogelschutzarmaturen abgedeckt, oder es wird in sicherem Abstand über der oberen Traverse eine zusätzliche Ansitzstange montiert.

Höhere Bruchsicherheit kann durch Verwendung von zwei (oder mehr) parallelen Isolatoren erzielt werden. Für Spannungen über 50 kV werden nur hängende Langstabisolatoren verwendet. Als Isolatormaterial wird meist Glas oder Keramik verwendet. Für Spannungen über 200 kV werden häufig Kettenisolatoren, bestehend aus zwei bis vier Langstabisolatoren, verwendet. Für Spannungen über 100 kV werden auch Isolatoren aus hochfestem Kunststoff eingesetzt (Silikonisolatoren).

Bei langen Abspannweiten kann es durch Wind und andere mechanische Einflüsse zu unerwünschten mechanischen Schwingungen des Leiterseils kommen. Die Folge können mechanische Schäden am Leiter und den Isolatoren sein. Zur Dämpfung dieser Schwingungen werden in der Nähe der Aufhängungspunkte der Freileitung, in unmittelbarer Nähe zu den Isolatoren, Stockbridge-Schwingungstilger angebracht.

Abstände zu Hochspannungs-Freileitungen

Freileitungen müssen bestimmte Mindestabstände vom Erdboden, Verkehrswegen und Gebäuden einhalten, um eine unzulässige Annäherung zu verhindern. Die Bemessung dieser Abstände ist in EN 50341 geregelt. Zugrundegelegt wird dafür der größte Durchhang, der in Abhängigkeit von Leitertemperatur bzw. Eisbesatz auftreten kann. Die nach EN 50341 geforderten Abstände setzen sich aus einem elektrischen Grundabstand D_el und einem Sicherheitsabstand D_s zusammen. Der elektrische Grundabstand D_el stellt einen fiktiven Umkreis um das Leiterseil mit dem Radius D_el dar, innerhalb dessen es auch ohne Berührung des Leiters zu einem Überschlag kommen kann. Der Abstand zu anderen Leiterseilen D_pp stellt sicher, dass es zu keinem Überschlag zu anderen Leiterseilen derselben oder bei Leitungskreuzungen zu einer anderen Leitung kommt.

Niedrige Leitungsführung einer 110-kV-Hochspannungsleitung und einer 220-kV-Höchstspannungsleitung (rechts) im Anflugbereich eines Flugplatzes

^* Die Werte für Spannungen kleiner 110 kV lagen nicht vor. Ersatzweise sind die Abstände der Gefahrenzone aus DIN VDE 0105-100 angegeben.

Die von Freileitungen einzuhaltenden Abstände sind in EN 50341 Abhängigkeit von der Objektart festgelegt:

Daneben existieren noch separate Vorgaben für Gewässer. Beispielsweise sind in schifffahrtsrechtlichen Regeln für 110-kV-Leitungen folgende Abstände vorgegeben: für die Elbe 17,5 m, für den Mittellandkanal 15 m, für untergeordnete Gewässer 8 m.

Die Abstände für das Ausführen von Arbeiten in der Nähe von spannungsführenden Teilen sind in DIN VDE 0105 festgelegt und gelten prinzipiell auch für Arbeiten in der Nähe von Freileitungen. Die geforderten Abstände hängen von der Qualifikation der Beschäftigten ab. Für elektrotechnische Laien, denen die mit der Elektrizität verbundenen Gefahren nicht vertraut sind, gelten höhere Abstände als für Elektrofachkräfte bzw. elektrotechnisch unterwiesene Personen.

Es ist in Deutschland und Österreich prinzipiell zulässig, Freileitungen unter Talbrücken hindurchzuführen. Man findet eine derartige Unterquerung beispielsweise bei der Brenztalbrücke der A 7 oder dem Körschtalviadukt nahe Esslingen am Neckar. Aber auch Brücken selbst können Konstruktionen tragen, an denen Freileitungen befestigt sind, wie zum Beispiel die Storstrømsbroen in Dänemark.

Mast

Betriebsparameter

Freileitungen für die Energieübertragung werden durch Parameter der Nennspannung, der natürlichen Leistung und des Leitungswellenwiderstandes charakterisiert. In nachfolgender Tabelle sind für einige übliche Spannungsebenen beispielhafte Richtwerte zusammengefasst:

Geräuschentwicklung

Übergang einer Hochspannungs-Freileitung in ein Erdkabel

Bei Regen, Nebel, Schnee oder feuchtem Wetter fällt oft ein tiefes Brummen oder Surren auf, das von Hochspannungsleitungen ausgeht. Diese Geräusche werden durch zwei Effekte hervorgerufen:

Summen oder Brummen

entsteht durch Wassertropfen, die an den Leiterseilen haften und durch die Frequenz der elektrischen Spannung zu mechanischen Schwingungen angeregt werden. Wenn die Wechselspannung der Leitung eine Frequenz von 50 Hz hat, wird der Tropfen mit jeder Halbschwingung, also 100-mal pro Sekunde, seine Gestalt von der ursprünglichen Kugelform in eine längliche Form und wieder zurück ändern. Dadurch entsteht bei jeder Halbwelle eine stärkere Erhabenheit auf dem Leiterseil, die einen Ionenwind auslöst, der wiederum die Umgebungsluft periodisch aufheizt. Ursprünglich ging man davon aus, dass die Wassertropfen selbst den Schall erzeugen; dieser wäre aber viel zu schwach im Vergleich zu den Messwerten. Je mehr Wassertropfen an der Leitung haften, desto lauter wird das Brummen. Die Lautstärke ist zudem von der Größe der Wassertropfen abhängig – größere Tropfen erzeugen ein lauteres Geräusch. Oft sind auch die Oberwellen der 100-Hz-Schwingung zu hören. In Ländern mit 60-Hz-Stromnetz liegt die Frequenz der Töne bei 120 Hz. Spezielle Beschichtungen oder Oberflächenstrukturen sollen den Wasserablauf von den Leiterseilen begünstigen oder zumindest die Tröpfchengröße klein halten.

Höherfrequente Geräusche wie Knistern oder Zischen

Sie stammen von Vorentladungen oder Koronaentladungen, die auch Ultraviolettstrahlung und Ozon erzeugen. Das Schallspektrum liegt zwischen 500 und 12500 Hz. Ursache der Entladungen ist die hohe elektrische Feldstärke an der Oberfläche aller spannungsführenden Bauteile, wodurch die umgebende Luft ionisiert und damit elektrisch leitend wird. Hohe Randfeldstärken entstehen vor allem an den teils scharfen Kanten der Armaturen an einem Mast zwischen Isolator und Leiterseil, daher ist das Geräusch hier stärker zu hören als im Spannfeld zwischen den Masten.

Die damit verbundenen Übertragungsverluste und Schallemissionen steigen mit der Spannung. Bei Spannungen über 100 kV werden u. a. deshalb Bündelleiter eingesetzt, was die elektrische Feldstärke an der Leiteroberfläche und damit die Koronaverluste und die Zischgeräusche verringert.

Pfeifen der Leitungen bei Wind

Es entsteht durch die Kármánsche Wirbelstraße, die hinter dem umströmten Seil entsteht.

Fernmeldetechnik

•

  Freileitung mit mehreren Traversen
•

  Kabelübergabestelle am Übergang von Erdkabel zu Freileitung
•

  Freileitungsmast mit einer Traverse

Eine Freileitung ist in der Fernmeldetechnik eine über Telefonmasten geführte, aus blanken Drähten bestehende Leitung. Die Drähte bestehen im Kern aus Stahl, um die Zugkräfte sicher aufzunehmen, für eine bessere Leitfähigkeit werden sie mit Bronze ummantelt, deren Oberfläche mit der Zeit mattgrüne Kupferpatina ausbildet. An den Masten sind sie mit Isolatoren aus Glas, Keramik oder Kunststoff befestigt. Kurzschlüsse zwischen den Drähten werden durch einen Mindestabstand vermieden; in Deutschland war der Abstand auf 17 cm zwischen den Drähten genormt. Ein Telefonanschluss (Teilnehmeranschluss) benötigt jeweils zwei Drähte. Bis gegen Ende der 1960er Jahre waren Telefon-Freileitungen an Landes- und Kreisstraßen üblich, vor allem in ländlichen Gebieten. Fernleitungen wurden an Bahnstrecken entlanggeführt. An sogenannten Übergangsmasten endete die Freileitung und wurde als Erdkabel weitergeführt, z. B. vor Ortschaften und Häusergruppen, welche erdverkabelt waren. Den Übergang bildet die Kabelübergabestelle (KÜ), ein besonderer Kabelendverschluss in einem wetterfesten Gehäuse. Er enthält für den Blitzschutz zusätzlich zwischen Kabel- und Freileitungsadern Messer- und zwischen den Freileitungsadern und dem Erdpotential Spannungsdurchschlagsicherungen.

Das ursprünglich mit Freileitungen ausgeführte öffentliche Telefonnetz in Deutschland wurde mittlerweile auf Erdkabel, gelegentlich auch Luftkabel umgerüstet, da Freileitungen oft durch Witterungseinflüsse gestört werden: Stürme werfen Masten um, Drähte reißen durch Eisansatz. In Deutschland und dem westlichen Kontinentaleuropa sind Freileitungen zum Zweck der Nachrichtenübermittlung inzwischen fast vollständig verschwunden. Die letzten Telefonleitungen mit blanken Drähten im öffentlichen Fernsprechnetz dürften in den alten Bundesländern in der zweiten Hälfte der 1970er Jahre, in den neuen Bundesländern gegen 1999 durch Luft- oder Erdkabel ersetzt worden sein. Allerdings lässt sich kein Datum für den Abbau der letzten Fernsprechfreileitung im öffentlichen Fernsprechnetz in Deutschland ermitteln.

Man findet Fernmeldefreileitungen noch gelegentlich im bahninternen Telefonnetz BASA entlang nichtelektrifizierter Nebenbahnen. Auch diese werden mit der Einführung von GSM-R zunehmend abgebaut. In der Vergangenheit existierten Freileitungen nahezu flächendeckend an fast allen Eisenbahnstrecken, an Hauptbahnen oft in Form von Doppelgestängen. Vielfach wurden sie als Gemeinschaftsgestänge von der Eisenbahn- und der Postverwaltung gemeinsam genutzt.

Auf Strecken mit Freileitungen werden darüber auch die Leitungsverbindungen des Streckenblocks geführt. Dafür wird besonderer, kunststoffisolierter Blockdraht verwendet. Bei Freileitungsgestänge mit mehreren Traversen übereinander werden die Blockadern nach Möglichkeit auf den oberen Positionen angeordnet. Wird eine Blockverbindung im Störungsfall auf nichtisolierte Fernmeldeadern umgeschaltet, dann muss wegen der reduzierten Sicherheit vor Aderberührung Rückmelden bestehen bleiben.

Ausschlaggebend für den Ersatz von Freileitungs- durch Kabelverbindungen an Eisenbahnstrecken war die Elektrifizierung mit Einphasenwechselstrom. An Gleichstrombahnen können Freileitungen prinzipiell bestehen bleiben, die induktive Beeinflussung macht parallele Fernmeldefreileitungen an Wechselstrombahnen dagegen unbenutzbar.

In anderen Ländern, darunter auch industrialisierten Ländern wie beispielsweise Großbritannien, den USA und Japan, sind große Teile der Teilnehmeranschlussleitungen noch als Freileitungen ausgeführt. In den beiden letztgenannten Ländern ist diese stellenweise betrieblich günstiger, da nach den dort gebietsweise häufig auftretenden Naturkatastrophen wie Erdbeben oder Stürmen eine Instandsetzung von Erdkabeln wesentlich aufwändiger als von Freileitungen ist.

Freileitungen zeigen eine Antennenwirkung und können daher auch Amateurfunk und CB-Funk einfangen. Während der normale Telefonverkehr davon kaum beeinträchtigt wird, können auf einer DSL-Übertragung Störungen auftreten, wenn Funk und DSL dieselben Frequenzbereiche verwenden.

Freileitungen bei Alarmierungssystemen

In Deutschland erfolgte bis in die 1990er Jahre die Signalübertragung von manchen handbedienten Feuermeldern im öffentlichen Raum zu den Meldestellen über Freileitungen. Diese waren meist einpolig und häufig an Laternenpfählen, Aufhängungen von Straßenlampen oder Hauswänden befestigt.

Weitere Arten

Oberleitungen

Eine besondere Form der Freileitung sind die Oberleitungen und Stromschienen elektrischer Bahnen; diese müssen für die Entnahme von elektrischer Energie durch den Stromabnehmer von Schienenfahrzeugen ausgestattet sein und bestehen daher aus massiven Leitern aus einer Kupferlegierung.

Reusenleitungen

Reusenleitung zur Übertragung von Hochfrequenz eines Langwellen-Großsenders

Auch zur Speisung von Sendeantennen, insbesondere von Antennen sehr leistungsfähiger Sender für Lang-, Mittel- und Kurzwelle, werden gelegentlich Freileitungen verwendet. Hierfür wird oft eine Reusenleitung verwendet. Bei einer Reusenleitung bilden mehrere parallele Leiterseile mit den auf Erdpotential liegenden Außenleitern eine Koaxialleitung. Im Innern des Ringes verläuft, an Isolatoren befestigt, die unter Hochspannung stehende Speiseleitung der Antenne. Sie ist meist ebenfalls als Bündelleiter ausgeführt.

Eindraht-Hochspannungsversorgung

In vielen dünn besiedelten Gebieten der Welt (in Europa z.B. in Island) gibt es Eindraht-Hochspannungsversorgungen für abgelegene Häuser oder Weiler. Als „Rückleiter“ fungiert der Erdboden.

Eindraht-Wellenleitung

Eindraht-Wellenleiter dienten früher in Orten mit ungünstigen Empfangslagen (Täler) zur Verbreitung der Rundfunkprogramme. Die sich entlang einer einzelnen Freileitung ausbreitenden Wellen konnten durch nahe der Leitung liegende Dipolantennen empfangen werden.

Verwandte Konstruktionen

• Antennen (werden für längere Wellen oft ähnlich wie Freileitungen ausgeführt)

Nutzung des Gebietes unter einer Freileitung

Hoch- und Niederspannungsleitungen in Dortmund-Hombruch

Das Gebiet unter einer Freileitung kann für die meisten Zwecke genutzt werden, bei denen nicht die Gefahr besteht, dass Objekte, die mit dem Erdboden verbunden sind, in die Nähe der Leiterseile geraten können, oder bei denen die Gefahr besteht, dass durch die Nutzungsweise die Leiterseile, Isolatoren oder Mastkonstruktionen Schaden nehmen können. Allerdings kann es unter Freileitungen zu Beeinträchtigungen des Funkempfangs – insbesondere beim Empfang von Signalen mit Frequenzen unter 10 MHz – bei Einsatz von Stabantennen kommen. Wenn es nicht möglich ist, die Empfangsantenne zu verlegen, dann sollte man in diesem Fall magnetische Antennen (Rahmen- oder Ferritantennen) verwenden. Bei der baulichen Nutzung des Areals unter Freileitungen ist daran zu denken, dass im Winter Eisansatz an den Masten und Leiterseilen stattfinden kann und dass herabfallende Eisbrocken unter Umständen Gebäudeschäden verursachen können.

Sicherheitsratschläge

Im Umfeld von Freileitungen (und auch von Funktürmen, insbesondere von selbststrahlenden Sendemasten) ist es verboten und gefährlich, Drachen oder Fesselballone aufsteigen zu lassen, da durch die Leine, insbesondere im feuchten Zustand, gefährliche Ströme fließen können.

Aluminisierte Folienballons dürfen seit einiger Zeit in manchen Ländern (USA, A …) nur mehr mit montiertem Ballastgewicht ausgegeben werden, um ihr Entfliegen zu verhindern, da die dünne, gasdichtend wirkende Aluminiumschicht nahe einem Leitungsisolator eine Lichtbogenentladung auslöst, die den Ballon verbrennt und eine elektrisch leitende Verschmutzung des Isolators hinterlässt, weshalb er danach ausgetauscht werden muss.

Bei tiefhängenden Freileitungen ist Vorsicht im Umgang mit langen Stangen oder Leitern geboten, insbesondere wenn diese aus elektrisch leitfähigem Material bestehen.

Unter Hochspannungs-Freileitungen soll man keine Kraftfahrzeuge betanken oder Behälter mit brennbarer Flüssigkeit umfüllen.

Falls ein abgerissenes Leiterseil einer Hochspannungsleitung am Boden liegt, sollte man sich ihm nicht nähern, bzw. sich aus dessen Nähe nur mit Trippelschritten entfernen (Schrittspannung).

Kontroversen

Beim Bau von Höchstspannungs-Freileitungen kam und kommt es in dichtbesiedelten Regionen in Zentraleuropa und in beengten Regionen wie Gebirgstälern wiederholt zu Widerständen der Anlieger.

Die Gegner von Freileitungen wenden Nachteile aus landschaftlich-optischen Gründen, wegen wirtschaftlicher Beeinträchtigung etwa durch die Aufstellung eines Mastes auf einem Acker, aber auch wegen Beeinträchtigungen durch vermeintlich nicht gegebene Elektromagnetische Umweltverträglichkeit ein. Gegner von Freileitungen fordern in der Regel eine Erdverkabelung, welche allerdings teurer als eine Freileitung ist und oft physikalisch schwierig ist.

Die objektive Beeinflussung der Anlieger einer Freileitung oder einer Oberleitung ist durch das elektrische und das magnetische Feld, die Geräuschentwicklung und das Landschaftsbild gegeben.

Bereits in geringem seitlichen Abstand zur Leitung und besonders in Gebäuden liegt das elektrische Feld unter dem Grenzwert 5 kV/m. Das magnetische Feld ist von der Höhe des Stromes in der Leitung abhängig. Es liegt auch bei dem maximal möglichen Strom und direkt unter den Freileitungen noch unter dem Grenzwert von 100 µT (Vorsorge-Grenzwert für die Bevölkerung). Bei einer Messstudie wurden unmittelbar unter Hoch- und Höchstspannungsfreileitungen maximal 5,9 kV/m und 4,6 µT gemessen und daraus für die maximale Anlagenauslastung 9,0 kV/m und 52 µT extrapoliert. Ab einem Abstand von 100 bis 400 Metern übersteigen die Feldstärken, die typischerweise im Haushalt auftreten, die Felder der Hochspannungs-Freileitungen.

Die 26. Bundesimmissionsschutzverordnung sieht ein Minimierungegebot vor, das heißt, bei der Planung sollen potentielle elektrische und magnetische Felder so gering wie möglich gehalten werden.

Mittel- und Hochspannungs-Erdkabel werden trotz der höheren Übertragungsverluste, höheren Kosten und längeren Ausfallszeiten oft im Stadtgebiet eingesetzt, da dort oft Freileitungen nicht errichtet werden können. Es handelt sich um vergleichsweise kurze Strecken von einigen Kilometern.
