Poissonzahl

Die Poissonzahl $\nu$ (nach Siméon Denis Poisson; auch Querkontraktionszahl, Querdehnungszahl oder Querdehnzahl genannt; Formelzeichen auch $\mu$ ) ist ein Materialkennwert in der Mechanik bzw. Festigkeitslehre. Sie dient der Berechnung der Querkontraktion und gehört zu den elastischen Konstanten eines Materials. Die Poissonzahl ist eine Größe der Dimension Zahl, d.h. sie ist ein einfacher Zahlenwert.

Ein Körper, an dem gezogen wird, wird länger und dünner

Wird eine Probe (ein Vollmaterialstück genormter Größe) gedehnt, indem sie an ihren Enden („in Längsrichtung“) auseinandergezogen wird, so kann dies Einfluss auf ihr Volumen haben. Bei einer Probe, deren Material eine Poissonzahl nahe 0,5 hat, bleibt das Volumen (fast) gleich – zieht man sie länger, so wird sie gerade so viel dünner, dass ihr Volumen (praktisch) gleich bleibt (zum Beispiel bei Gummi). Eine Poissonzahl < 0,5 bedeutet, dass das Volumen der Probe zunimmt, wenn man sie auseinanderzieht (sämtliche isotrope Materialien, zum Beispiel Metalle). Die Probe wird zwar dünner, aber nicht so sehr, dass das Volumen gleich bliebe. Eine Poissonzahl < 0 bedeutet, dass die Probe dicker wird, wenn sie auseinandergezogen wird.

Definition

Dreidimensionales Modell der Querkontraktion

Die Poissonzahl ist definiert als linearisiertes negatives Verhältnis aus relativer Änderung der Abmessung quer zur einachsigen Spannungsrichtung $\varepsilon _{{yy}}$ zur relativen Längenänderung $\varepsilon _{{xx}}$ bei Einwirkung eines eindimensionalen mechanischen Spannungszustandes $\sigma _{{xx}}$ :

$\nu _{xy}=-{\frac {\varepsilon _{yy}}{\varepsilon _{xx}}}$

Bei über den Querschnitt konstanter Spannungseinwirkung und homogenen Materialeigenschaften gilt:

$\nu =-{\frac {\Delta d/d}{\Delta l/l}}$

wobei die ursprüngliche Länge und die ursprüngliche Dicke bezeichnet.
Positive Werte von $\Delta d$ oder $\Delta l$ bezeichnen eine Vergrößerung dieser Abmessung, negative Werte entsprechen einer Verkleinerung.

Die elastischen Konstanten hängen wechselseitig zusammen. So gilt für linear-elastisches, isotropes Material folgender Zusammenhang zwischen dem Schubmodul , dem Elastizitätsmodul und dem Kompressionsmodul :

$\nu ={\frac E{2G}}-1={\frac {3K-E}{6K}}={\frac {3K-2G}{6K+2G}}$ .

Oftmals findet man auch die Formulierung mit den Lamé-Konstanten $\lambda$ und $\mu$ :

$\nu ={\frac {\lambda }{2(\lambda +\mu )}}$ .

Die relative Volumenänderung $\Delta V/V$ , mit der ein Körper, der ausschließlich eindimensional mit einer Spannung (bzw. Kraft) belastet wird, auf ein-achsige Dehnung (Zugversuch) reagiert, berechnet sich mit Hilfe der Poissonzahl unter Vernachlässigung quadratischer Terme aus

${\frac {\Delta V}V}=(1-2\nu ){\frac {\Delta l}l}$ .

Gültigkeitsbereich

Für die Annahme konstanten Volumens für den einachsigen Spannungszustand ergibt sich ν = 0,5. Typische Werte der Poissonzahl liegen bei Metallen zwischen 0,3 und 0,4 und bei Kunststoffen zwischen 0,4 und 0,5. Diese Werte zeigen, dass sich im Allgemeinen unter Zug/Druck das Volumen und somit auch die Dichte dieser Materialien ändert.

Die Inkompressibilität bleibt nur für infinitesimale Verformungen gewahrt. Außerdem ergeben sich in den Cauchy’schen Konstitutivgleichungen Polstellen. Für die Berechnung von nahezu oder voll inkompressiblen Materialien (z.B. Gummimaterialien, entropieelastischen Materialien, hyperelastischen Materialien) sollten Green’sche Materialmodelle verwendet werden.

Bei einer Poissonzahl kleiner als 0,5 nimmt bei Zugbelastung das Volumen zu, bei Druckbelastung ab, denn dann ist $1-2\nu >0$ ; in diesem Fall haben $\Delta V{\text{ und }}\Delta l$ dasselbe Vorzeichen.

Bei Werten größer als 0,5 tritt bei Zugbelastung eine Abnahme des Volumens auf. Dies kann bei diversen porösen Materialien beobachtet werden. Für Faserverbundwerkstoffe oder Holz treten in der Regel auch Poissonzahlen größer 0,5 auf, da sich die E-Moduln der drei Achsen (x,y,z) unterscheiden. Dementsprechend treten auch sechs unterschiedliche Poissonzahlen auf, welche die jeweilige Wechselwirkung beschreiben. Zum Beispiel beschreibt ν_xy die Dehnung entlang der Achse x infolge der Spannung entlang Achse y. Damit bei orthotropen Materialien bei jeglicher Spannung/Belastung das Volumen konstant bleiben würde, müssten alle (6 bei 3D) Poissonzahlen, trotz unterschiedlicher E-Moduln, gleich 0,5 sein.

Vereinzelt sind auch linear-elastische, isotrope Materialien mit negativer Poissonzahl bekannt. Negative Werte ergeben eine Querdehnung anstatt eine Querkontraktion bei Längendehnung. Solche Materialien werden als auxetisch bezeichnet. Beispiele dafür sind gewisse Polymerschäume, Kristalle oder Carbonfasern. Unter Berücksichtigung dieser (seltenen) auxetischen Materialien erweitert sich der Wertebereich der Poissonzahl für isotrope Werkstoffe auf $-1<\nu <0{,}5$ .

Querdehnzahl $\nu$ für einige Materialien
Material	Querdehnzahl $\nu$
Kork	0,00 (etwa)
Beryllium	0,032
Bor	0,21
Schaumstoff	0,10…0,40
Siliciumcarbid	0,17
Beton	0,20
Sand	0,20…0,45
Eisen	0,21…0,259
Glas	0,18…0,3
Si₃N₄	0,25
Stahl	0,27…0,30
Lehm	0,30…0,45
Kupfer	0,35
Aluminium	0,35
Titan	0,33
Magnesium	0,35
Nickel	0,31
Messing	0,37
PMMA (Plexiglas)	0,40…0,43
Blei	0,44
Gummi	0,50
Faserverbundkunststoff (abhängig von der Faserorientierung)	0,05…0,55
Holz („orthotropisches“ Material) (abhängig von der Faserorientierung)	0,035…0,67

Zahlenwerte

Für metallische Werkstoffe wird häufig ein Wert von $\nu =0{,}3$ oder $\nu =1/3$ angenommen und für thermoplastische Kunststoffe 0,35, falls keine genaueren Werte bekannt sind. Ein Fehler in der Poissonzahl wirkt sich in der Berechnung des Bauteilverhaltens unter mechanischer Beanspruchung deutlich weniger aus als ein Fehler im E-Modul. Deshalb muss der E-Modul für das verwendete Material genau bestimmt werden (z.B. im Zugversuch), während für die Querkontraktion häufig ein ungefährer Wert genügt.

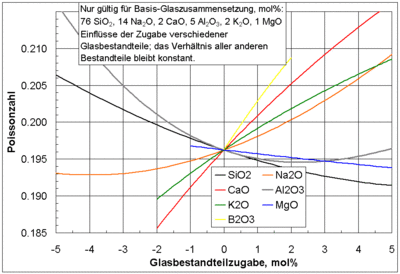

Einflüsse der Zugabe ausgewählter Glasbestandteile auf die Poissonzahl eines speziellen Basisglases.

Der Kehrwert der Poissonzahl

In der Geotechnik und Felsmechanik wird auch der Kehrwert der Poissonzahl als „Poissonzahl“ bezeichnet. Oft wird dann das Zeichen verwendet. Eine einheitliche Bezeichnung hat sich bisher nicht durchgesetzt. Zur Vereinheitlichung wäre folgende Regelung empfehlenswert, die Othmar Rescher bereits 1965 vorgeschlagen hat: In seinem Buch Talsperrenstatik: Berechnung und Bemessung von Gewichtsstaumauern bezeichnet er die Querdehnzahl mit $\nu$ und die Poisson’sche Konstante mit :

Querdehnzahl: Zeichen: $\nu$ ; mit Zahlenwerten von 0 bis < 0,5
Poisson’sche Konstante oder „Poissonzahl“ (der Geotechnik); mit Zahlenwerten > 2

wobei gilt:

$\nu ={\frac 1m}$
