Kreuzkorrelation

In der Signalanalyse wird die Kreuzkorrelationsfunktion $R_{{xy}}(\tau )$ zur Beschreibung der Korrelation zweier Signale x(t) und y(t) bei unterschiedlichen Zeitverschiebungen $\tau$ zwischen den beiden Signalen eingesetzt. Kreuz steht hierbei für den Fall $x\neq y$ der Funktion:

$R_{xy}(t_{1},t_{2})=E\{{\textbf {X}}(t_{1})\cdot {\textbf {Y}}(t_{2})\}$

Handelt es sich um einen schwach stationären Prozess, so ist die Korrelationsfunktion nicht mehr von der Wahl der Zeitpunkte $t_{1}$ und $t_{2}$ , sondern nur von deren Differenz $\tau =t_{2}-t_{1}$ abhängig.

Definition

Es gilt für Energiesignale:

$R_{xy}(\tau )=(x\star y)(\tau )=(x^{*}(-t)*y(t))(\tau )=\int _{-\infty }^{\infty }x^{*}(t)\,y(t+\tau )\,\mathrm {d} t$

und für Leistungssignale:

$R_{xy}(\tau )=(x\star y)(\tau )=(x^{*}(-t)*y(t))(\tau )=\lim _{T\to \infty }{\frac {1}{2T}}\int _{-T}^{T}x^{*}(t)\,y(t+\tau )\,\mathrm {d} t$

mit $x^{*}$ als der konjugiert komplexen Funktion von , dem Operatorsymbol $\star$ als Kurzschreibweise der Kreuzkorrelation und als dem der Faltungsoperation.

Analog wird die diskrete Kreuzkorrelation, diese spielt im Bereich der diskreten Signalverarbeitung eine wesentliche Rolle, mit der Folge [m] und einer Verschiebung festgelegt als:

$R_{xy}[n]$ = $(x\star y)[n]=\sum _{m=-\infty }^{\infty }x^{*}[m]\ y[m+n]$ (Energiesignale)

$R_{xy}[n]$ = $(x\star y)[n]=\lim _{M\to \infty }{\frac {1}{2M+1}}\sum _{m=-M}^{M}x^{*}[m]\ y[m+n]$ (Leistungssignale)

In der digitalen Signalverarbeitung wiederum ist eine endliche Mittelung mit Argumenten beginnend bei Index 0 auf Grund der Architektur von Rechnerregistern erforderlich, wovon es eine vor- und eine unvorgespannte Version gibt:

$R_{xy}[m]:={\begin{cases}\ \;\,{\frac {1}{N-|m|}}\sum _{n=0}^{N-m-n}x[n]y[n+m]&{\text{für }}m\geq 0\\\ \;\,{\frac {1}{N-|m|}}\sum _{n=-m}^{N-1}x[n]y[n+m]&{\text{für }}m<0\end{cases}}$ (Vorspannversion)

$R_{xy}[m]:={\begin{cases}\ \;\,{\frac {1}{N}}\sum _{n=0}^{N-m-n}x[n]y[n+m]&{\text{für }}m\geq 0\\\ \;\,{\frac {1}{N}}\sum _{n=-m}^{N-1}x[n]y[n+m]&{\text{für }}m<0\end{cases}}$ (unvorgespannte Version)

Die Kreuzkorrelation ist mit der Kreuzkovarianz eng verwandt.

Eigenschaften

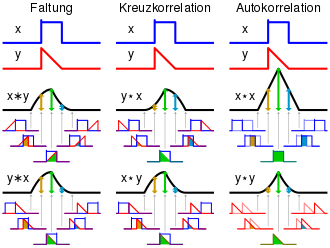

Zusammenhang zwischen Faltung, Kreuzkorrelation und Autokorrelation.

Für alle $\tau$ gilt

$R_{xy}(\tau )=R_{yx}(-\tau )$

sowie

$\left|R_{xy}(\tau )\right|\leq {\sqrt {R_{xx}(0)R_{yy}(0)}}\leq {\frac {1}{2}}(R_{xx}(0)+R_{yy}(0))$

und

$\lim \limits _{\tau \to \pm \infty }R_{xy}(\tau )=0$

mit den Autokorrelationsfunktionen $R_{xx}(\tau )$ und $R_{yy}(\tau )$ .

Sie zeigt z.B. Spitzen bei Zeitverschiebungen, die der Signallaufzeit vom Messort des Signals x(t) zum Messort des Signals y(t) entsprechen. Auch Laufzeitunterschiede von einer Signalquelle zu beiden Messorten können auf diese Weise festgestellt werden. Die Kreuzkorrelationsfunktion eignet sich daher besonders zur Ermittlung von Übertragungswegen und zur Ortung von Quellen.

Rechentechnisch wird die Kreuzkorrelationsfunktion in der Regel über die inverse Fouriertransformation des Kreuzleistungsspektrums $S_{{XY}}(f)$ ermittelt:

$R_{{xy}}(\tau )=\int _{{-\infty }}^{\infty }S_{{XY}}(f)\,e^{{{\mathrm {i}}2\pi f\tau }}\,{\mathrm d}f$

Verbindung mit der Kreuzkovarianz

Ist eines der Signale x(t) oder y(t) nullsymmetrisch, d.h. ihr Mittelwert über das Signal ist Null $({\bar {x}}(t)=0$ oder ${\bar {y}}(t)=0)$ , ist die Kreuzkorrelation identisch mit der Kreuzkovarianz. Bekannte Vertreter der nullsymmetrischen Funktionen sind zum Beispiel die Sinus- und Kosinusfunktionen.

Literatur

Bernd Girod, Rudolf Rabenstein, Alexander Stenger: Einführung in die Systemtheorie. 4. Auflage. Teubner, Wiesbaden 2007, ISBN 978-3-8351-0176-0.
Rüdiger Hoffmann: Signalanalyse und -erkennung. Springer, ISBN 3-540-63443-6.
