Lagrange-Punkte

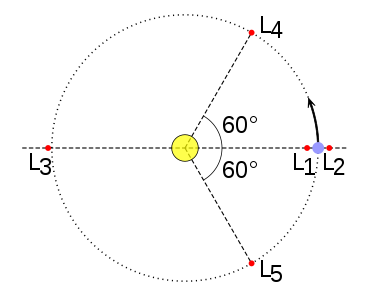

Lagrange-Punkte L1 bis L5 in einem System aus Zentralgestirn (gelb) und Planet (blau): L4 läuft dem Planeten voraus, L5 hinterher

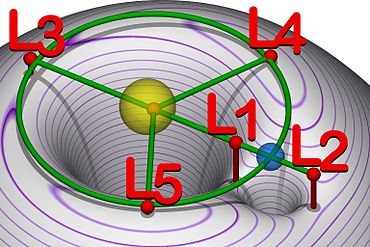

Äquipotentiallinien des Schwerefeldes im mitrotierenden Bezugssystem als Gummimatten-Modell in violett eingezeichnet. Schnitt in der Umlaufebene, Massenverhältnis 1:10, damit sich L1 und L2 deutlich absetzen.

Die Lagrange-Punkte oder Librationspunkte (von lateinisch librare „das Gleichgewicht halten“) sind fünf Punkte im System zweier Himmelskörper (beispielsweise eines Sterns und eines ihn umkreisenden Planeten), an denen ein leichter Körper (etwa ein Asteroid oder eine Raumsonde) antriebslos den massereicheren Himmelskörper umkreisen kann, wobei er dieselbe Umlaufzeit wie der masseärmere Himmelskörper hat und sich seine Position relativ zu diesen beiden nicht ändert. Im Falle eines künstlichen Körpers ist dieser dann ein Satellit um den massereicheren Himmelskörper, aber kein Satellit um den masseärmeren Himmelskörper.

Mathematisch betrachtet sind die Lagrange-Punkte die Gleichgewichtspunkte des eingeschränkten Dreikörperproblems. Das allgemeine Dreikörperproblem der Himmelsmechanik ist nur numerisch lösbar. Mit der Einschränkung, dass der dritte Körper eine vernachlässigbare Masse hat, fanden Leonhard Euler und Joseph-Louis Lagrange fünf analytische Lösungen: In den nach Lagrange L1 bis L5 genannten Punkten können dritte Körper kräftefrei ruhen. Es handelt sich um Nullstellen des Schwerefeldes in jenem rotierenden Bezugssystem, in dem auch die beiden schweren Himmelskörper (z.B. Sonne und Planet) ruhen. Das heißt, die Gravitationskräfte der beiden Körper auf den Probekörper werden gerade von der Zentrifugalkraft (aufgrund der Rotation des Bezugssystems) aufgehoben. Zusätzlich wäre die Corioliskraft zu berücksichtigen, die aber in den Lagrangepunkten ohne Auswirkung ist. In einem nichtrotierenden Bezugsystem laufen die Lagrange-Punkte synchron mit den beiden Himmelskörpern auf Kreisbahnen um den gemeinsamen Schwerpunkt.

Lage der Lagrange-Punkte

Alle fünf Lagrange-Punkte liegen in der Bahnebene der beiden schweren Körper. Drei liegen auf der Verbindungslinie der beiden Körper, der vierte und fünfte bilden mit den beiden Körpern jeweils die Eckpunkte eines (bis auf relativistische Korrekturen) gleichseitigen Dreiecks. Für das in obigen Grafiken blau-gelbe Paar von Himmelskörpern wird im Folgenden Sonne und Erde als Beispiel verwendet.

Lagrange-Punkt L1

Der innere Lagrange-Punkt L1 befindet sich zwischen den beiden betrachteten Körpern auf ihrer Verbindungslinie. Ein Körper, der die Sonne innerhalb der Erdbahn umkreist, hätte normalerweise eine höhere Bahngeschwindigkeit als die Erde. Durch die Anziehungskraft der Erde wird jedoch die Anziehungskraft der Sonne auf den Körper geschwächt (die beiden Kräfte wirken entgegengesetzt), wodurch in L1 die synchrone Umlaufgeschwindigkeit für das Kräftegleichgewicht ausreicht. Dieser Punkt befindet sich knapp 1,5 Mio. km von der Erde entfernt in Richtung Sonne.

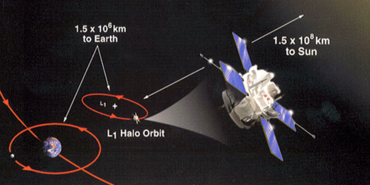

Raumsonde ACE in einer Bahn um L1
Beispiele


Lagrange-Punkt L2

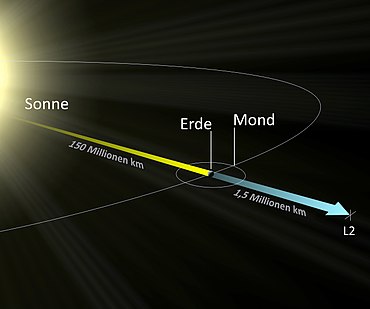

Position von L2

Der äußere Lagrange-Punkt L2 befindet sich hinter dem kleineren der beiden großen Körper auf ihrer Verbindungslinie. Ursache ist ein ähnlicher Effekt wie im Fall des L1. Normalerweise wäre außerhalb der Erdbahn die Umlaufdauer länger als die der Erde. Die zusätzliche Anziehung der Erde (Kräfte von Sonne und Erde auf den Körper sind gleichgerichtet) bewirkt jedoch eine kürzere Umlaufdauer, die im L2 wiederum gleich der Umlaufdauer der Erde ist. Dieser Punkt befindet sich in einer Entfernung von 1,5 Mio. km außerhalb der Erdbahn.

Beispiele:

Lagrange-Punkt L3

Der Lagrange-Punkt L3 befindet sich (von dem kleineren Körper aus gesehen) hinter dem größeren Körper auf ihrer Verbindungslinie etwas außerhalb der Umlaufbahn des kleineren der beiden Körper. Im Fall Sonne-Erde liegt der dritte Lagrange-Punkt auf der uns gegenüberliegenden Seite der Sonne, knapp 190 km weiter weg von der Sonne als die Erde. In diesem Punkt bewirken die (gleichgerichteten) kombinierten Anziehungskräfte von Erde und Sonne wieder eine Umlaufdauer, die gleich der der Erde ist.

Beispiel


Lagrange-Punkte L4 und L5

Diese beiden Lagrange-Punkte befinden sich jeweils am dritten Punkt eines gleichseitigen Dreiecks, dessen Grundlinie die Verbindungslinie der beiden großen Körper ist. L4 befindet sich in Umlaufrichtung des kleineren der beiden großen Körper vor ihm, L5 hinter ihm.

Haben die beiden großen Körper sehr verschiedene Massen, so liegen L4 und L5 annähernd auf der Umlaufbahn des mittelgroßen Körpers, 60° davor bzw. dahinter.

Im Gegensatz zu L1, L2 und L3 sind L4 und L5 stabil, d.h. in ihrer Nähe können sich Körper auch ohne Bahnkorrektur dauerhaft aufhalten. Daher können an diesen Punkten natürliche Objekte erwartet werden. Ist der Punkt L4 bzw. L5 nicht genau getroffen, so beschreibt das entsprechende Objekt eine Umlaufbahn um den Lagrangepunkt. Tatsächlich befinden sich in der Nähe von L4 und L5 eine Vielzahl von Staubwolken und Kleinkörpern, insbesondere auf den Umlaufbahnen der großen Planeten. Asteroiden oder Monde, die sich im näheren Umkreis dieser Punkte befinden, werden von Astronomen auch Trojaner oder Trojanermonde genannt. In einer Umlaufbahn um L4 der Erde befindet sich der 2010 entdeckte 2010 TK7.

Beispiele


Vereinfachtes Modell von Lagrange

Modell für Lagrange-Punkte L1 bis L3

Die Positionen lassen sich analytisch herleiten, wenn man die drei Massen auf einer rotierenden Linie anordnet und für jede der drei Massen fordert, dass die gravitative Anziehung der beiden anderen Massen sie auf einer Kreisbahn hält. Dies führt jedoch zu Gleichungen fünften Grades.

Näherungslösungen dieser Gleichungen sind (Fehler beim System Sonne-Erde etwa 0,33 %, bei Erde/Mond bis zu 6 %):

{\displaystyle \textstyle l_{1}=r\left(1-{\sqrt[{3\,}]{\frac {\mu }{3}}}\right)}
{\displaystyle \textstyle l_{2}=r\left(1+{\sqrt[{3\,}]{\frac {\mu }{3}}}\right)}
{\displaystyle \textstyle l_{3}=-r\left(1+{\frac {5\mu }{12}}\right)}

mit dem Abstand r zwischen den beiden Körpern mit den Massen m und M sowie {\displaystyle \textstyle \mu ={\frac {m}{m+M}}}.
l_{1}, l_{2} und {\displaystyle l_{3}} sind die (vorzeichenbehafteten) Abstände der jeweiligen Lagrangepunkte vom schwereren Körper der Masse M.

Modell für Lagrange-Punkte L4 und L5

Wenn man drei Körper mit gleicher Masse umeinander auf einer gemeinsamen Kreisbahn rotieren lässt, liegen der Massenmittelpunkt und das Gravizentrum der Anordnung im Mittelpunkt der Kreisbahn. Bei einer bestimmten, vom Abstand der Massen abhängigen Winkelgeschwindigkeit ist jeder der drei Körper kräftefrei und das System befindet sich im Gleichgewicht. Die direkte Gravitationswirkung der drei Körper aufeinander ist dann ausgeglichen, wenn auf der Kreisbahn die drei Körper den gleichen Abstand zueinander einnehmen. Das kann aber nur in einem gleichseitigen Dreieck der Fall sein. Dort ist der Winkel der einzelnen Seiten zueinander gleich und beträgt 60°.

Verändert man nun die Massen, dann wird der gemeinsame Schwerpunkt, um den das System rotiert, zu der schwersten Masse hin verschoben. Die Eigenschaft, dass das Dreieck gleichseitig ist und folglich die Winkel der Massen zueinander 60° sind, wird dadurch aber nicht beeinflusst.

Durch die Verzerrung der Raumzeit durch die Gravitationswirkung gemäß der allgemeinen Relativitätstheorie wird der Raum verzerrt und die Lage der Librationspunkte gestört (nichteuklidische Geometrie mit einer von 180° verschiedenen Winkelsumme in Dreiecken).

Herleitung der Librationspunkte durch Lagrange

Bei vergleichbar großen Massen bewegen sich drei Körper in einem Rotationssystem im Allgemeinen chaotisch umeinander. Anders sieht es aus, wenn entweder die Masse der drei Körper gleich groß oder einer der drei Körper sehr klein gegenüber den beiden anderen ist. Lagrange betrachtete den letzteren Fall. Der erstere ist hingegen gut verwendbar zum Einstieg in das Verständnis des Effekts, der zum Gleichgewicht im letzteren Fall führt:

Lagrange ging in seiner Herleitung davon aus, dass einer der Körper eine verschwindend geringe Masse haben soll, sodass der Masseschwerpunkt nur noch von den beiden schwereren Körpern bestimmt wird und zwischen diesen liegt; außerdem davon, dass die beiden schwereren deutlich unterschiedliche Masse haben, also im Wesentlichen der mittelschwere (Planet) um den schwersten (Sonne) kreist. Außerdem davon, dass auch dann, wenn einer der beiden massereichen Körper der deutlich schwerste (Sonne) ist, dieser Masseschwerpunkt deutlich aus dessen Mittelpunkt herausgeschoben ist. Das bedeutet unter anderem, dass der massereichste Körper (Sonne) aufgrund der Wechselwirkung mit dem zweitschwersten Körper (Planet) deutlich um den gemeinsamen Masseschwerpunkt herum „geschleudert“ werden muss. Genau dann und proportional zu dieser Verschiebung des Masseschwerpunkts passiert es, dass die beiden massereichen Körper am Schwerpunkt vorbei aus entgegengesetzten Richtungen auf den kleinsten Körper im betrachteten System einwirken können – ähnlich dem eingangs betrachteten Rotationssystem mit den drei gleich großen Massen, nur dass der Winkel, unter dem die „Sonne“ auf den betrachteten Kleinkörper am Masseschwerpunkt vorbeiwirkt, extrem klein (aber trotzdem ungleich 0) ist.

Nun zeigt sich, dass im Fall relativ großer Massenverhältnisse erstens wieder eine stabile Bahn der drei Körper zustande kommt und zweitens das Gebilde unabhängig vom konkreten Massenverhältnis immer jenes gleichseitige Dreieck bleibt (nur dass es um einen Schwerpunkt nahe bei der Sonne anstatt genau in der Mitte der drei Körper kreist).

Das Modell ist nicht ohne Weiteres auf Mehrplanetensysteme wie unser Sonnensystem anwendbar. Die Auslenkung der Sonne um ihren Mittelpunkt wird bei uns im Wesentlichen von Jupiter bestimmt. Dieser Planet ist es dann auch, der als einziger etliche Masseteilchen um seine Lagrange-Punkte L4 und L5 herum angesammelt hat. Alle anderen Planeten lenken die Sonne im Verhältnis dazu nur zu Bruchteilen ab, sodass die Bewegung der Sonne aus deren Sicht von einer chaotischen Funktion hoher Amplitude in Bezug auf das Lagrange-Modell überlagert ist. Durch statistische Effekte (unterschiedliche Umlauffrequenzen) und lineare Überlagerung können die Lagrange-Punkte allerdings auch bei den kleineren Planeten wirken.

Stabilität der Lagrange-Punkte

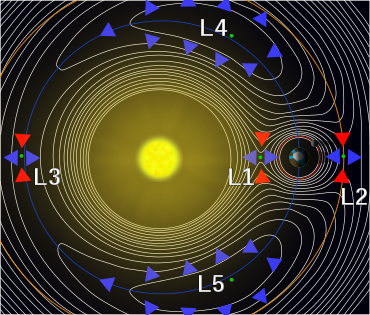

Qualitativer Konturplot des effektiven Potentials Veff(x3, y3) für Testmasse 3 in einem System aus einem Planeten (Erde) und seinem Zentralgestirn (Sonne), in der gemeinsamen Ebene durch die Himmelskörper.

Die ersten drei Lagrangepunkte sind nur bezüglich Abweichungen senkrecht zu der Verbindungslinie zwischen den beiden großen Körpern stabil, während sie bezüglich Abweichungen in Richtung dieser Verbindungslinie instabil sind. Am einfachsten kann man das anhand des L1-Punktes sehen. Auf eine Testmasse, die von L1 aus entlang eines der roten Pfeile senkrecht von der Verbindungslinie entfernt wird, wirkt eine Kraft zurück in den Gleichgewichtspunkt (in y-Richtung: anziehende Effektivkraft). Grund dafür ist, dass die waagerechten Kraftkomponenten der beiden großen Körper sich gegenseitig aufheben, während sich ihre senkrechten Kraftkomponenten addieren. Wird hingegen ein Objekt von L1-Punkt aus etwas näher an einen der beiden anderen Körper bewegt (die blauen Pfeile!), so ist die Gravitationskraft des Körpers, dem er näher gekommen ist, größer: Er entfernt sich also vom Gleichgewichtspunkt (in x-Richtung: abstoßende Effektivkraft).

Die Punkte L1 und L2 sind also zwar instabil, aber dennoch von Nutzen, da geringe Korrekturmanöver einer Raumsonde ausreichen, um sie dort zu halten. Ohne diese würde sie sich von diesen Punkten entfernen.

Im Gegensatz dazu sind um L4 und um L5 stabile Bahnen möglich, sofern das Massenverhältnis der beiden großen Körper größer als 24,96 ist. Wird ein an diesen Punkten befindlicher kleiner Körper leicht ausgelenkt, so bringt ihn die Corioliskraft aus der Sicht des Bezugssystems, in dem die Lagrangepunkte ruhen, in eine nierenförmige Umlaufbahn um diesen Punkt. Er bleibt also jetzt auch ohne Korrekturmanöver in der Nähe dieser Punkte.
