Fresnel-Linse

Querschnitte einer üblichen Linse, einer Fresnel-Linse (Scheinwerfer- oder Gürtellinse) und einer Mikrofresnellinse mit gleicher Brennweite

Eine Fresnel-Linse [fʀɛˈnɛl], Fresnellinse oder genauer eine Fresnelsche Stufenlinse ist eine volumen- und massereduzierte Bauform einer optischen Linse. Sie wurde um 1822 vom französischen Physiker Augustin Jean Fresnel ursprünglich für Leuchttürme entwickelt. Das Funktionsprinzip erdachte Georges-Louis Leclerc de Buffon im Jahre 1748.

Aufbau

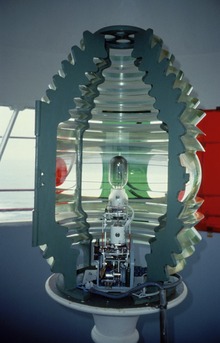

Gürtellinse im Leuchtfeuer von Grasøyane fyr im norwegischen Ulstein. Eines von vier Segmenten ist entfernt.

Da Licht nur beim Passieren der Linsen-Oberflächen gebrochen wird, ist der Brechungswinkel nicht von der Dicke, sondern nur von dem Winkel zwischen den beiden Oberflächen abhängig. Das Volumen bei der Fresnel-Linse ist durch eine Aufteilung in ringförmige Bereiche verringert, deren maximale Glasdicke ungefähr gleich ist. Durch die erforderliche Krümmung der Oberflächen erhält die Linse eine Reihe ringförmiger Stufen. Die Linse behält ihre Brennweite bei, aber die Abbildungsqualität wird durch die Stufenstruktur verschlechtert.

Heute unterscheidet man im Wesentlichen zwei Bauformen von Fresnel-Linsen: Scheinwerferlinsen und Gürtellinsen.

• Scheinwerferlinsen haben wie übliche Linsen eine optische Achse. Sie bündeln das Licht in Richtung dieser Achse.
• Eine Gürtellinse ist ein hohler Rotationskörper. Seine Form entsteht durch die Rotation des Querschnitts einer Fresnel-Linse um eine Achse, die senkrecht zu der optischen Achse der Linse steht. Im Schnittpunkt beider Achsen ist die Lichtquelle angeordnet. Gürtellinsen bündeln deren Licht einer Ebene senkrecht zur Rotationsachse und strahlen es gleichmäßig in alle Richtungen aus.

Verwendung

Leuchtturmoptiken

Im 19. Jahrhundert wurden Fresnel-Linsen vor allem in Leuchttürmen eingesetzt. Sie bestanden aus handpolierten Prismen aus Glas, die in einen Rahmen aus Metall, meist Messing, zusammengefügt wurden. Durch ihre im Vergleich zu früheren Leuchtfeueroptiken weitaus höhere Lichtstärke revolutionierten sie die Leuchtturmtechnik. Die Herstellung der frühen Fresnel-Linsen war aufwändig und teuer. Die wichtigsten Produktionszentren lagen in Großbritannien und Frankreich, der wichtigste Hersteller in Deutschland war die Firma Weule.

Unterteilung von Leuchtturmoptiken in Ordnungen

Mit dem Begriff Ordnung wird bei Leuchtturmlinsen deren geometrische Größe – mit der die optische Größe Brennweite einhergeht – gekennzeichnet. Große Linsen (große Brennweite) ergeben bei gleicher Lichtquelle ein helleres, weiter reichendes Leuchtturmlicht als kleine Linsen. Mit modernen helleren Lichtquellen kann die Reichweite gesteigert oder bei gleicher Reichweite eine kleinere Linse (höhere Ordnung) angewendet werden. In den USA sind sechs Ordnungen standardisiert:

•

  Fresnel-Linse 1. Ordnung, Scheinwerfer­linsen, Museum von Point Arena Light, Kalifornien.
•

  Fresnel-Linse 4. Ordnung, Gürtellinse, Museum von Point Sur Light Station, Kalifornien.

Weitere Beispiele

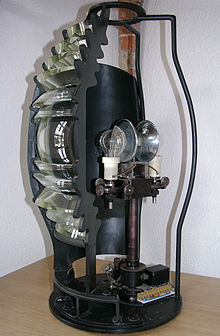

Teil-Gürtellinse aus dem Loschen-Leuchtturm Bremerhaven (Spannwinkel 60°)

Fresnel-Linsen werden nach wie vor eingesetzt, wenn das Gewicht oder die Dicke der Linsen ausschlaggebend und die Abbildungsqualität zweitrangig ist.

Bei Richtfeuern wird nur eine Linse verwendet, während bei Drehfeuern mehrere Linsen im Kreis drehbar um die Lichtquelle angeordnet sind.

Hinter Rückprojektionsbildschirmen befand sich eine Fresnel-Linse, um die Ausleuchtung der Mattscheibe für den Betrachter zu verbessern.

Manche Scheinwerfer der Veranstaltungsbeleuchtung sind als Stufenlinsenscheinwerfer ausgeführt. Diese Konstruktion spart Masse. Die Fresnel-Linse der Scheinwerfer für Film- und TV-Beleuchtung wird mattiert („gefrostet“), um die Projektion der Stufenringe zu verwischen.

Fresnel-Linsen sind oft aus Kunststoff gepresst und erreichen eine hohe Präzision. Anwendung finden sie in Tageslichtprojektoren, oder Overheadprojektoren, wo die transparenten Folien auf eine Fresnellinse gelegt werden, die das Licht, das vom Projektor ausgestrahlt wird, auf die konvexe Linse über der Ablagefläche bündelt, bei einfachen Handlupen, bei Automobil-Rücklichtern und als Weitwinkellinsen(-folien) in Automobil-Heckscheiben (Toter Winkel) und Ladenkassen (Kontrolle der Einkaufswagen). Auch die Einstellscheiben im Sucher von Spiegelreflexkameras haben einen Fresnel-Linsenbereich.

In Passiv-Infrarot-Bewegungsmeldern, die pyroelektrische Sensoren nutzen, ermöglichen Fresnel-Linsen eine Zuordnung einer Wärmequelle zu einem bestimmten Raumwinkelsegment. Damit ermöglichen sie die Erkennung von Bewegungen an den Übergängen zwischen den Segmenten.

Gestufte Linsen sind auch Bestandteil von Teleobjektiven mit langer Brennweite, um deren Gewicht zu reduzieren.

Bei Konzentrator-Solarzellen werden die Sonnenstrahlen mit Linsen auf ein kleineres Wandlerelement fokussiert, wodurch dessen Fläche und damit der Preis sinkt.

Weiters finden die Fresnel-Linsen bei optischen Signal- und Sondersignalanlagen aller Farben Verwendung (Xenonblitz-, Rundumkennleuchte).

Fresnel-Linsen werden oft auch in Virtual Reality Headsets eingesetzt (Beispiele: HP Reverb G1 und G2, Oculus Quest und Oculus Quest 2, Oculus Rift S, Valve Index).

•

  Scheinwerferlinse im Rücklicht eines Autos
•

  Abbildung eines Froschs (links, vorn) mit dünner Fresnel-Linse (links, hinten); Bild und Linse (rechts)
•

  Schiffslaterne mit einteiliger Gürtellinse
•

  Fresnel-Blatt zum Vergrößern von Texten
•

  Fresnel-Linsen in einem gebogenen Gehäuse­teil eines Be­weg­ungs­melders. Zur Dar­stell­ung der Lin­sen­wirkung hier rückseitig beleuchtet.

Literatur

• Dietrich Kühlke: Optik. Grundlagen und Anwendungen. 2., überarbeitete und erweiterte Auflage. Harri Deutsch Verlag, Frankfurt am Main 2004, ISBN 3-8171-1741-8.
