Impulsfahrplan

Der Impulsfahrplan (englisch Lattice diagram, auch Wellenfahrplan) ist ein graphisches Verfahren, um den zeitlichen Verlauf eines Spannungssprungs längs einer elektrischen Leitung zu verfolgen. Ziel ist, die resultierende Kurvenform infolge der Reflexionen an den Kabelenden zu verstehen und zu berechnen.

Hintergrund

Schlägt beispielsweise ein Blitz in eine Freileitung ein, läuft ein Hochspannungspuls als Wanderwelle mit hoher Geschwindigkeit bis zu beiden Leitungsenden und wird dort wegen der normalerweise vorhandenen Fehlanpassung reflektiert. Für diesen reflektierten Anteil gilt das Gleiche: Auch er läuft bis zum jeweils anderen Leitungsende und kann dort erneut reflektiert werden. Abhängig vom Reflexionsfaktor können sich Phase und Amplitude ändern und die Spannungssprünge werden immer kleiner. Bei praktisch aufgebauten Freileitungen kommt es durch die zur Vermeidung von Überspannung an den Leitungsenden angebrachten Überspannungsableiter zur teilweisen Absorption.

Bei einem Datenbus, der die Bausteine eines Computers verbindet, muss durch geeignete Abschlusswiderstände sichergestellt werden, dass keine störenden Pulsreflexionen auftreten können. Sollen genau zwei Bausteine angeschlossen werden, lassen sich unerwünschte Reflexionen einfach vermeiden. Sobald aber mehrere „Verbraucher“ an unterschiedlichen Stellen der Leitung angeschlossen werden müssen, kann es an jeder Verzweigung zu Signalreflexionen kommen, für deren Behandlung Impulsfahrpläne entwickelt wurden.

Graphische Darstellung

Wenn der Lastwiderstand kleiner als Z ist, wird der Spannungssprung mit umgekehrtem Vorzeichen reflektiert (rechter Rand des mittleren Bildes).

Wenn der Lastwiderstand größer als Z ist, wird der Spannungssprung mit gleichem Vorzeichen reflektiert.

Signalreflexionen an falsch bemessenen Lastwiderständen lassen sich besonders einfach beschreiben, wenn sich die Spannung am Kabelanfang sehr schnell ändert und anschließend konstant bleibt. Dieser Spannungssprung durcheilt das Kabel mit fast Lichtgeschwindigkeit und kann am Kabelende – abhängig vom Reflexionsfaktor – reflektiert werden. Anschließend ist Lastspannung für den Zeitraum 2·T konstant und errechnet sich wie bei jeder Superposition zu:

$U_{\text{gesamt}}=U_{\text{bisher}}+U_{\text{vor}}+U_{\text{refl}}$

Das führt zu einem stufenförmigen Verlauf, der jeweils als unterstes Bild gezeigt ist und bei ausreichend langen Kabeln mit einem Oszilloskop überprüft werden kann. Die mittleren Bilder zeigen wie bei einem Bildfahrplan den Ort des Spannungssprunges (horizontale Achse) als Funktion der Zeit (vertikale Achse).

Für die nebenstehenden Bilder gelten folgende Annahmen:

Die Spannung einer Stromversorgung mit dem Innenwiderstand R_Quelle = 0 Ω springt zum Zeitpunkt t = 0 von Null auf 12 V. Für ankommende Spannungssprünge wirkt dieser Quellwiderstand wie ein Kurzschluss, der das Vorzeichen der Amplitude vertauscht.
Die Leitung ist verlustfrei und besitzt den Wellenwiderstand Z = 50 Ω.
Der Spannungssprung benötigt den Zeitraum T bis zum Leitungsende, wo ein Lastwiderstand R angeschlossen ist.

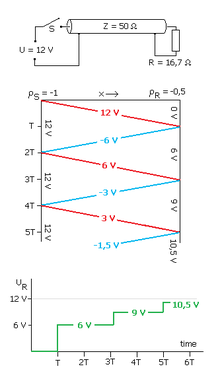

Ergebnisse für R < Z

Der Spannungssprung wird am Kabelende mit umgekehrtem Vorzeichen reflektiert und läuft abgeschwächt (Reflexionsfaktor ρ < 0) zurück zur Quelle. Erreicht er diese, wird er wegen R_Quelle = 0 Ω mit vertauschtem Vorzeichen und gleicher Amplitude reflektiert. Die Spannung kann sich hier wegen R_Quelle = 0 Ω nicht ändern.

Auffallend ist, dass die Lastspannung U_R nur langsam den Endwert U_s erreicht, obwohl keine große Kapazität aufgeladen werden muss (der Kapazitätsbelag des Kabels reicht bei weitem nicht aus zur Erklärung). Je geringer der Wert des Lastwiderstandes, desto länger dauert dieser Zeitraum, bei R_Last = 0 Ω ist er selbstverständlich unendlich.

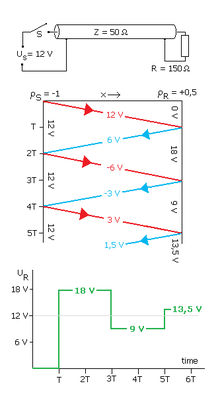

Ergebnisse für R > Z

Der Spannungssprung wird am Kabelende mit gleichem Vorzeichen reflektiert und läuft abgeschwächt (0 < ρ < 1) zurück zur Quelle.

Auffallend ist, dass die Lastspannung U_R den Endwert U_s in periodischen Abständen übertrifft, obwohl keine große Induktivität vorhanden ist. Bei unbelastetem Kabel (Leerlauf) kann U_R den doppelten Wert von U_s erreichen. Damit angeschlossene Schaltungen nicht zerstört werden, schützt man sie oft mit Varistoren. Der Spannungsverlauf am Lastwiderstand erinnert an eine gedämpfte Schwingung um den Sollwert U_s. Je höher der Wert des Lastwiderstandes, desto länger dauert dieser Zeitraum, bei R_Last = ∞ ist er unendlich.

Sonderfälle

Der Strom durch den Schalter verdoppelt sich nach der Zeit 2T von anfänglich 120 mA auf 240 mA Dauerstrom.

Bis zum Zeitpunkt 2T fließt der Strom 120 mA und sinkt dann auf Null.

Schickt man einen Spannungssprung in ein Kabel, dessen Ende offen oder kurzgeschlossen ist, vereinfachen sich die messbaren Spannungsverläufe. Die mittleren Bilder zeigen den Ort des Spannungssprunges (horizontale Achse) als Funktion der Zeit (vertikale Achse), die unteren Bilder zeigen Oszillogramme. Es gelten folgende Annahmen:

Die Spannung einer Stromversorgung mit dem Innenwiderstand W = Z = 50 Ω springt zum Zeitpunkt t = 0 von Null auf 12 V. Mit dieser Wahl werden ankommende Spannungssprünge reflexionsfrei absorbiert.
Die Leitung ist verlustfrei und besitzt den Wellenwiderstand Z = 50 Ω.
Der Spannungssprung benötigt den Zeitraum T bis zum Leitungsende.

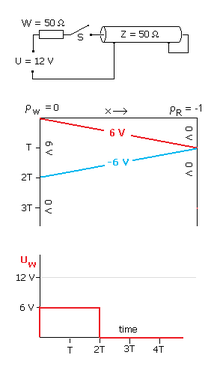

Kurzgeschlossenes Ende

Die Spannung am Kabelanfang hat zunächst wegen des Spannungsteilers aus W und Z den halben Wert der Quellenspannung. Sobald der gegenphasig reflektierte Sprung nach der Laufzeit 2T wieder am Kabelanfang ankommt, sinkt die Spannung auf null und verharrt dort. Da diese Zeitspanne sehr kurz gewählt werden kann, bezeichnet man das Verfahren auch als „elektronisches Differenzieren“. Mit dieser Schaltung lässt sich ein Messsignal, das schnell ansteigt und sehr langsam wieder abfällt, in einen kurzen Nadelimpuls verwandeln.

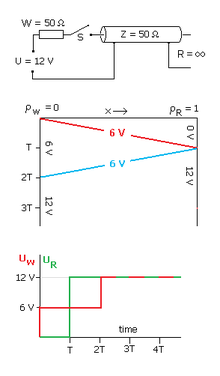

Offenes Ende

Die Spannung am Kabelanfang hat zunächst wegen des Spannungsteilers aus W und Z den halben Wert der Quellenspannung. Sobald der gleichphasig reflektierte Sprung nach der Laufzeit 2T wieder am Kabelanfang ankommt, verdoppelt sich die Spannung und bleibt auf diesem Niveau. Dann ist das Kabelstück „aufgeladen“.

Von technischer Bedeutung ist die zeitliche Umkehr als Impulsgenerator: Wird das mit der Spannung U „geladene“ Kabelstück schlagartig mit einem Lastwiderstand W = Z verbunden, liegt für den (kurzen) Zeitraum 2T die Spannung U/2 an. Der präzis rechteckige Spannungsverlauf kann mit Induktivitäten nur sehr schwer erreicht werden. Vorteilhaft ist der sehr hohe Wirkungsgrad, weil im Wellenwiderstand der Leitung keine Wärmeenergie umgesetzt wird.

Anwendungen

Befindet sich am Kabelende eine elektronische Schaltung, ist der Lastwiderstand meist nichtlinear. Beispielsweise sind bei CMOS-Schaltungen die Eingänge sehr empfindlich gegenüber statischen Aufladungen, weshalb meist Dioden gegen die beiden Betriebsspannungen integriert werden, um Überspannungen abzuleiten. Dann sind kompliziertere Verfahren erforderlich, um Kabelreflexionen zu berechnen.
