Prinzipieller Strahlengang

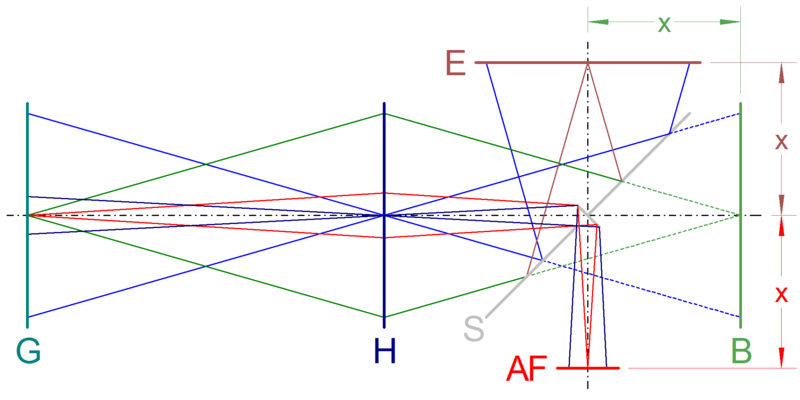

Prinzipieller Strahlengang einer Spiegelreflexkamera mit Autofokusmessung. Das Motiv in der Gegenstandsebene G wird über die Hauptebene H und einen klappbaren Spiegel S auf eine Einstellscheibe E und über einen weiteren kleinen und senkrecht zum Hauptspiegel gestellten Hilfsspiegel auf einen Autofokussensor AF abgebildet. Zur Bildaufnahme in der Bildebene B wird der Spiegel S zusammen mit dem Hilfsspiegel weggeklappt. Die optischen Weglängen zur Film/Sensorebene, zur Mattscheibe und zum Autofokussensor dürfen sich nicht unterscheiden. Aus technischen Gründen befindet sich der Hilfsspiegel in der Regel vollständig hinter dem Hauptspiegel.
