Vermogentransformator

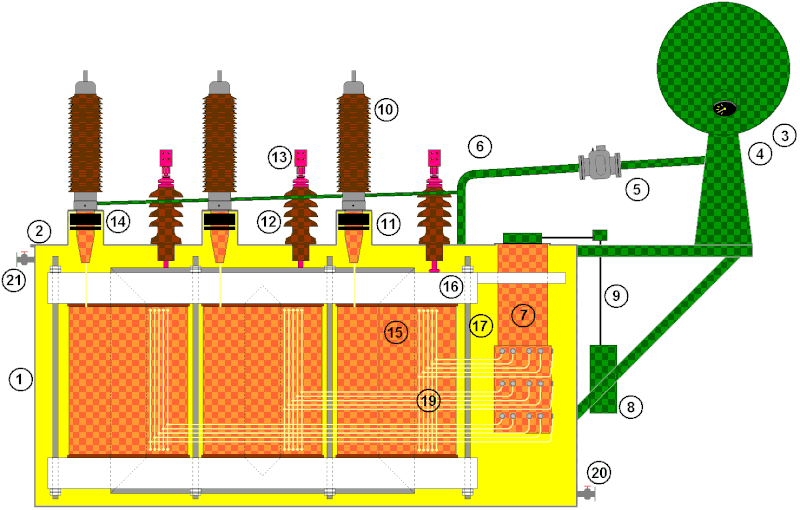

  1. Äußeres Gehäuse des Transformators, mit Transformatorenöl gefüllt
  2. Oberer Deckel
  3. Behälter für überschüssiges Transformatorenöl und Druckausgleich (Ausdehnungsgefäß (AG))
  4. Ölstandsanzeiger des AG
  5. Buchholz-Relais für die Erkennung von Transformatorfehlern wie verdampfendes Öl erwartet Überhitzung
  6. Ölverbindungsleitung
  7. Stufenschalter auf Oberspannungsseite zur Spannungs- und Leistungsjustage
  8. Elektrischer Motorantrieb für Stufenschalter
  9. Mechanisches Getriebe für Stufenschalter
  10. Anschlüsse der Oberspannungsseite
  11. Hochspannungsdurchführung der Oberspannungsseite
  12. Hochspannungsdurchführung der Unterspannungsseite
  13. Anschlussstück mit Schraublöchern
  14. Stromwandler zur Messung der elektrischen Ströme auf Oberspannungsseite (Untergebracht im ölgefüllten Dom)
  15. Wicklung auf dem Transformatorkern
  16. Pressrahmen
  17. Befestigungen für mechanische Befestigungen der Windungen am Kern
  18. (Nicht dargestellte Nummer)
  19. Abzapfungen an den Windungen der Oberspannungsseite für den Stufenschalter (Regelableitung)
  20. Abflusshahn für das Transformatoröl, für Wartungszwecke.
  21. Entlüftung
