Teilgraph

Der Begriff Teilgraph beschreibt in der Graphentheorie eine Beziehung zwischen zwei Graphen. Ein anderes Wort für Teilgraph ist Untergraph. Ein Graph ist Teilgraph des Graphen , wenn alle Knoten und Kanten von auch in enthalten sind. Anders gesagt: Ein Teilgraph entsteht aus einem Graphen , indem einige Knoten und Kanten aus entfernt werden. Dabei müssen beim Entfernen eines Knotens auch alle inzidenten Kanten mit entfernt werden.

Definitionen

Ein Graph $G_{1}=(V_{1},E_{1})$ heißt Teilgraph oder Untergraph oder Subgraph von $G_{2}=(V_{2},E_{2})$ , wenn seine Knotenmenge V_1 Teilmenge von V_2 und seine Kantenmenge $E_{1}$ Teilmenge von $E_{2}$ ist, also $V_{1}\subseteq V_{2}$ und $E_{1}\subseteq E_{2}$ gilt.

Umgekehrt heißt $G_{2}$ dann Supergraph oder Obergraph von $G_{1}$ .

Diese Bezeichnungen sind nicht einheitlich. Im unten angegebenen Lehrbuch von Klaus Wagner wird in dieser Allgemeinheit nur der Begriff Teilgraph verwendet und ein Untergraph als Teilgraph definiert, der zusätzlich die Eigenschaft hat, dass jede Kante aus $G_{2}$ , die zwei Knoten aus $G_{1}$ verbindet, auch eine Kante in $G_{1}$ ist. Im Lehrbuch von Claude Berge bedeutet Teilgraph zusätzlich, dass $V_{1}=V_{2}$ ist, und Untergraph, dass $V_{1}\subset V_{2}$ und jede Kante aus $G_{2}$ , die zwei Knoten aus $G_{1}$ verbindet, auch eine Kante in $G_{1}$ ist, der allgemeine Fall heißt dann dort Teil-Untergraph. Es empfiehlt sich daher, bei jedem Autor, die verwendete Definition zu prüfen.

Bei einem knotengewichteten bzw. kantengewichteten Graphen $G_{2}$ wird von einem Teilgraphen $G_{1}$ zudem verlangt, dass die Gewichtsfunktion $g_{1}$ von $G_{1}$ kompatibel zu der Gewichtsfunktion $g_{2}$ von $G_{2}$ sein muss, d.h. für jeden Knoten $v \in V_1$ gilt g_1(v)=g_2(v) bzw. für jede Kante $e \in E_1$ gilt g_1(e)=g_2(e) .

Gilt für einen Teilgraphen $G_{1}$ zusätzlich, dass $E_{1}$ alle Kanten zwischen den Knoten in V_1 enthält, die auch in $E_{2}$ vorhanden sind, so bezeichnet man $G_{1}$ als den durch V_1 induzierten Teilgraphen von $G_{2}$ und notiert diesen auch mit $G_{2}[V_{1}]$ . Ein induzierter Teilgraph ist also immer eindeutig durch den Obergraphen und die gewählte Knotenmenge bestimmt. Für eine Knotenmenge $W \subseteq V$ bezeichnet man mit $G \setminus W$ den induzierten Teilgraphen, der aus G=(V,E) durch Weglassen der Knoten aus und aller mit diesen Knoten inzidenten Kanten entsteht, also $G \setminus W = G[V \setminus W]$ .

Ein Teilgraph G_1=(V,E_1) von G_2=(V,E_2) , der alle Knoten seines Obergraphen enthält, wird aufspannender Teilgraph oder Faktor genannt.

Beispiele

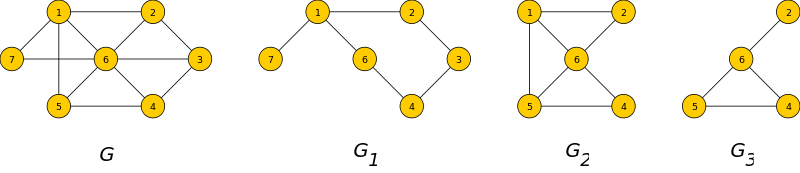

In der folgenden Abbildung sind die Graphen $G_{1}$ , $G_{2}$ und $G_{3}$ Teilgraphen von , aber nur $G_{2}$ und $G_{3}$ sind induzierte Teilgraphen. $G_{3}$ entsteht dabei aus durch Weglassen der Knoten 1,3,7 und ihrer inzidenten Kanten, also ist $G_3=G \setminus \{1,3,7\}$ . Gleichzeitig ist $G_{3}$ auch ein induzierter Teilgraph von $G_{2}$ .

Beispiele für Teilgraphenbeziehungen

Siehe auch

Literatur

Klaus Wagner: Graphentheorie, BI-Hochschultaschenbücher (1969), Band 248
Claude Berge: Programme, Spiele, Transportnetze, Teubner-Verlag 1969
