Schaeffler-Diagramm

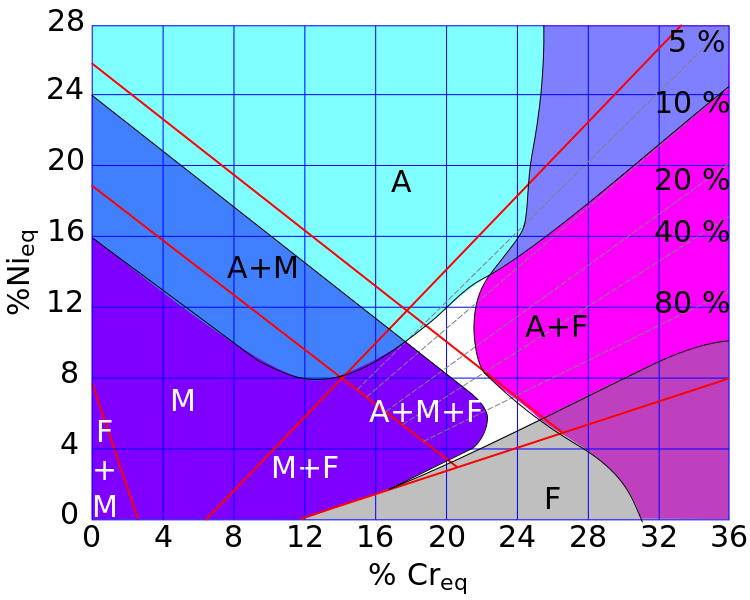

Schaeffler-Diagramm zum Schweißen von Edelstahl:

• A: Austenit γ;
• F: Ferrit α;
• M: Martensit;
• 5-80 %: Massenanteil von Ferrit im Austenit
• Risikozonen:
  • hellblau: heißes Knacken,
  • violett: kaltes Knacken,
  • rosa: Versprödung durch α→σ-Transformation,
  • grau: Versprödung durch Wachstum von α-Körnern,
  • weiß: ideale Zone.
